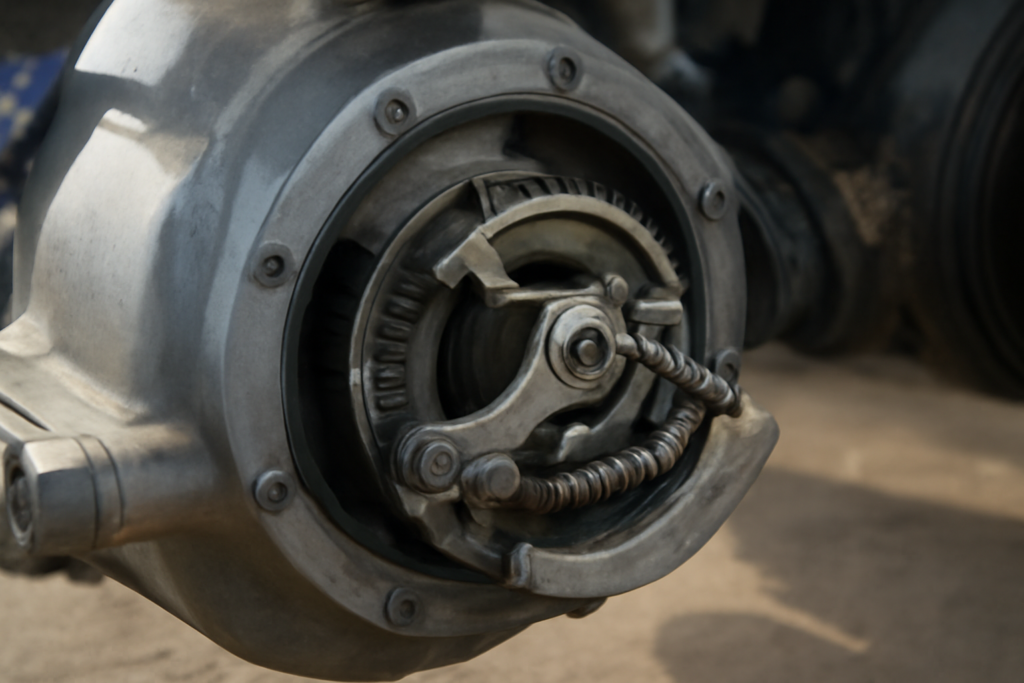

Тормоз стоянки в бортовом редукторе: как работает
Определения · Различия · Примеры
Представьте себе мощный домкрат, который не только поднимает груз, но и надёжно фиксирует его в высшей точке — именно такую функцию выполняет тормоз стоянки в бортовом редукторе.
Короткий ответ
Тормоз стоянки в бортовом редукторе — это механическое, пневматическое или электромеханическое устройство, предназначенное для удержания транспортного средства или стационарной техники в неподвижном состоянии после остановки. В отличие от рабочего тормоза, который служит для управляемого снижения скорости, стояночный тормоз блокирует выходной вал редуктора, предотвращая самопроизвольное движение. Его ключевая особенность — способность сохранять заблокированное состояние длительное время, часто используя принцип самоторможения червячной пары или отдельный фрикционный механизм.
Сравнение стояночного и рабочего тормоза
| Параметр | Стояночный тормоз | Рабочий тормоз |
|---|---|---|
| Основная функция | Фиксация транспортного средства на стоянке | Управляемое снижение скорости во время движения |
| Принцип действия | Механическая, пневматическая или электрическая блокировка | Гидравлическое или пневматическое создание тормозного усилия |
| Время удержания | Длительное, часто неограниченное | Кратковременное, на период торможения |
| Типичное расположение в системе | Внутри или на корпусе бортового редуктора | В ступице колеса (дисковые/барабанные механизмы) |
Принцип работы и основные компоненты
Конструкция тормоза стоянки интегрирована непосредственно в бортовой редуктор, который передаёт крутящий момент от двигателя на колёса или другие исполнительные механизмы. Основная задача — заблокировать вращение выходного вала. В механических системах это часто достигается через тросовый привод, воздействующий на тормозной механизм внутри редуктора. Пневматические системы используют энергию сжатого воздуха для привода тормозных колодок или дисков.
Электромеханические тормоза, получающие всё большее распространение, содержат электродвигатель, редуктор и исполнительный механизм. При подаче команды электродвигатель через понижающий редуктор приводит в действие механизм, который прижимает колодки к диску или создаёт иное блокирующее усилие. После отключения питания система часто сохраняет заблокированное состояние благодаря механизму самоторможения или специальной конструкции.
Типы тормозов стоянки в редукторах
| Тип тормоза | Принцип действия | Преимущества | Недостатки |
|---|---|---|---|
| Механический (тросовый) | Ручной рычаг или педаль через трос воздействует на тормозной механизм редуктора. | Простота конструкции, высокая надёжность, независимость от других систем. | Требует физического усилия, возможны растяжение троса и необходимость регулировки. |
| Пневматический (пружинно-энергетический) | Сжатый воздух удерживает тормоз расторможенным; при падении давления пружина автоматически затормаживает. | Высокое усилие, функция аварийного торможения, удобство управления. | Зависимость от исправности пневмосистемы, сложность конструкции. |
| Электромеханический | Электродвигатель через редуктор приводит в действие тормозные колодки. | Точное управление, интеграция с электронными системами (например, EPB), комфорт. | Более высокая стоимость, зависимость от электроснабжения. |
Явление самоторможения в редукторах
Некоторые типы редукторов, в частности червячные, обладают inherentным свойством самоторможения. Это означает, что когда ведущий червяк не вращается, передача момента в обратном направлении (от колеса к двигателю) практически невозможна из-за большого угла подъёма винтовой линии и возникающего трения. В таких случаях отдельный тормоз стоянки может не требоваться или использоваться как дублирующая система для повышенной безопасности.
Однако самоторможение не является абсолютно надёжным при больших нагрузках или вибрациях. Для ответственных применений, таких как грузовой транспорт или подъёмная техника, обязательна установка отдельного тормозного устройства, гарантирующего фиксацию даже в экстремальных условиях.
Возможные неисправности и обслуживание
Наиболее частые проблемы связаны с механическим износом. В тросовых системах это растяжение троса и износ наконечников, приводящие к недостаточному усилию торможения. В пневматических тормозах опасность представляют утечки воздуха и коррозия пружин. Электромеханические системы могут страдать от отказа двигателя, датчиков положения или износа шестерён в приводном редукторе.
Регулярное обслуживание включает проверку хода органа управления, контроль эффективности торможения на уклоне и, при необходимости, регулировку или замену изношенных компонентов. Для электромеханических систем важна компьютерная диагностика для выявления ошибок в управляющем модуле.
Часто задаваемые вопросы
Чем отличается стояночный тормоз от рабочего?
Стояночный тормоз предназначен для длительной фиксации транспортного средства на месте, а рабочий — для управляемого замедления во время движения. Они используют разные приводы и механизмы.
Может ли бортовой редуктор удерживать машину без отдельного тормоза стоянки?
Да, если редуктор обладает свойством самоторможения, как червячный. Однако для гарантии безопасности на большинстве техники устанавливается отдельный тормоз.
Что такое стояночный тормоз с электроприводом (EPB)?
Это система, где тормозной механизм активируется электродвигателем, управляемым кнопкой. Она часто интегрируется с электронными системами автомобиля для автоматического включения или отключения.
Почему стояночный тормоз может не держать?
Основные причины — износ тормозных колодок или дисков, растяжение троса (в механических системах), утечки в пневмосистеме или неисправность электропривода. Требуется диагностика и регулировка.
