Клапан торможения хода: устройство
Определения · Различия · Примеры
Этот узел действует как дозировщик, который в критический момент решает, сколько тормозной силы направить на заднюю ось, чтобы машина не ушла в неконтролируемый занос.
Клапан торможения хода, также известный как регулятор давления или ограничительный клапан, — ключевой элемент безопасности в гидравлических тормозных системах. Его основная функция — динамическое перераспределение тормозного усилия между осями. При резком торможении инерция вызывает перераспределение массы автомобиля, разгружая заднюю ось.
Без коррекции давления это привело бы к преждевременной блокировке задних колёс. Клапан предотвращает эту ситуацию, ограничивая рост давления в контуре задних тормозов после достижения определённого порога.
Конструкция и основные компоненты

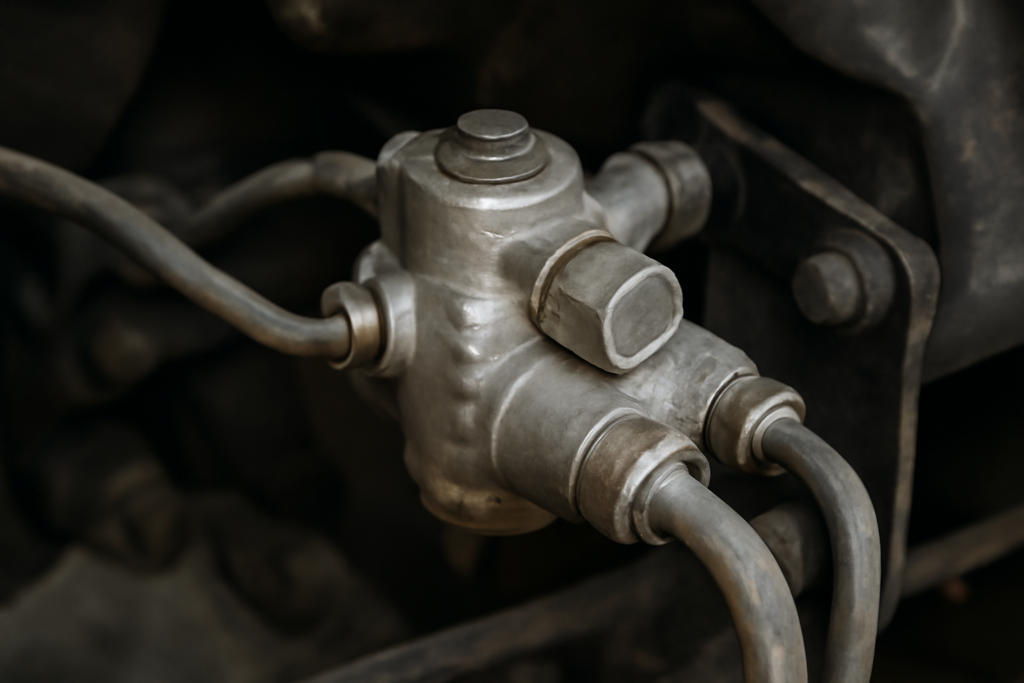

Типичный механический регулятор представляет собой компактный узел, интегрированный в кузов или подвеску. Его конструкция варьируется в зависимости от производителя, но базовая схема включает несколько обязательных элементов. Корпус клапана выполнен из металла и содержит каналы для тормозной жидкости.
Внутри расположен подпружиненный поршень или шарик, который и выполняет функцию регулирования. Привод клапана чаще всего механический, осуществляемый через рычаг, связанный с задней балкой или элементами подвески. Это обеспечивает непосредственную реакцию на изменение положения кузова относительно оси.
Принцип работы и логика действия
Работа клапана основана на механической обратной связи от задней подвески. При обычном торможении клапан находится в открытом положении, пропуская полное давление от главного цилиндра к задним тормозам. В момент интенсивного замедления кузов автомобиля «клюёт» носом, задняя часть приподнимается.
Это движение через тягу или рычаг воздействует на поршень внутри клапана. Поршень, преодолевая сопротивление пружины, начинает перекрывать проходной канал. В результате дальнейший рост давления в магистрали к задним колёсам замедляется или полностью останавливается, хотя давление на передних колёсах продолжает увеличиваться.
Таким образом, тормозной момент на осях выравнивается в соответствии с реальным сцеплением колёс с дорогой. После завершения торможения и возврата подвески в нормальное положение клапан сбрасывается, готовясь к следующему циклу.
Сравнение с другими регуляторами тормозного усилия
Клапан торможения хода — не единственное устройство для коррекции давления. Его функционал может дублироваться или дополняться электронными системами. Механический регулятор отличается простотой и надёжностью, но его настройки статичны и рассчитаны на средние условия загрузки.
| Тип устройства | Принцип действия | Основное преимущество | Типичное применение |
|---|---|---|---|
| Механический клапан торможения хода | Механическая связь с подвеской, регулировка поршнем | Полная автономность, независимость от электроснабжения | Классические автомобили без АБС |
| Электронный регулятор в составе АБС (ABS) | Управление соленоидами по сигналам датчиков колёс | Высокая точность, адаптация к состоянию дороги и загрузке | Современные автомобили с системами активной безопасности |
| Редукционный клапан с фиксированным коэффициентом | Постоянное ограничение давления в заднем контуре | Предельная простота и дешевизна конструкции | Некоторые модели старых автомобилей и прицепов |
| Клапан контроля пропорций (P-клапан) | Градуированное ограничение, зависящее от входного давления | Более гибкая характеристика без связи с подвеской | Автомобили 80-90-х годов выпуска |
| Электронная система стабилизации (ESP) | Комплексное управление тормозами каждого колеса по отдельности | Предотвращение заноса и сноса путём подтормаживания колёс | Практически все современные автомобили |
Электронные системы, такие как антиблокировочная система (АБС) и система электронной стабилизации (ESP), выполняют эту функцию более гибко. Они анализируют скорость вращения каждого колеса и могут динамически управлять давлением в каждом контуре. Однако механический клапан остаётся важным резервным элементом или основным регулятором на автомобилях без АБС.
Значение для активной безопасности
Исправная работа этого узла критически важна для сохранения курсовой устойчивости. Его главная задача — не дать задним колёсам заблокироваться раньше передних. Ранняя блокировка задней оси резко снижает боковое сцепление шин с покрытием, что является основной причиной заноса.
Правильно отрегулированный клапан позволяет эффективно использовать тормозную силу задних колёс, не переходя опасную грань. Это особенно важно при изменении загрузки автомобиля. Таким образом, устройство напрямую влияет на предсказуемость поведения автомобиля в экстренной ситуации.
Часто задаваемые вопросы
Где находится клапан торможения хода в автомобиле?
Обычно он расположен в районе задней оси, часто на лонжероне кузова или поперечине. К нему подходят две тормозные магистрали (вход от главного цилиндра и выход к задним колёсам), а также имеется механическая тяга, соединённая с задней балкой подвески.
Как понять, что клапан неисправен?
Основной признак — преждевременная блокировка задних колёс при резком торможении на скользкой дороге, что вызывает занос. Также может наблюдаться обратная ситуация — недостаточная эффективность задних тормозов, когда автомобиль «клюёт» носом даже при умеренном замедлении.
Можно ли ездить с неработающим клапаном?
Эксплуатация автомобиля с неисправным регулятором опасна, особенно в условиях низкого сцепления. Тормозная система будет работать несбалансированно, значительно повышая риск потери управления при экстренном торможении. Ремонт или замену нельзя откладывать.
Чем отличается клапан торможения хода от антиблокировочной системы?
Клапан — простое механическое устройство, которое лишь ограничивает максимальное давление для задних тормозов. АБС — сложная электронная система, которая предотвращает блокировку любого колеса путём циклического сброса и повышения давления, сохраняя управляемость.
Требует ли этот клапан обслуживания?
Сам клапан в процессе эксплуатации обслуживанию не подлежит. Необходимо периодически проверять целостность его крепления, состояние тяги и герметичность соединений. При замене тормозной жидкости система прокачивается, включая этот узел.
