Гидромотор хода: аксиально-поршневой vs радиально-поршневой
Более 80% современной мобильной техники использует гидромоторы в приводе хода. Выбор между аксиально-поршневой (АПГМ) и радиально-поршневой (РПГМ) конструкцией определяет надёжность, стоимость и ремонтопригодность всей машины. Это решение принимают на этапе проектирования, но понимать его последствия должен каждый механик и владелец.

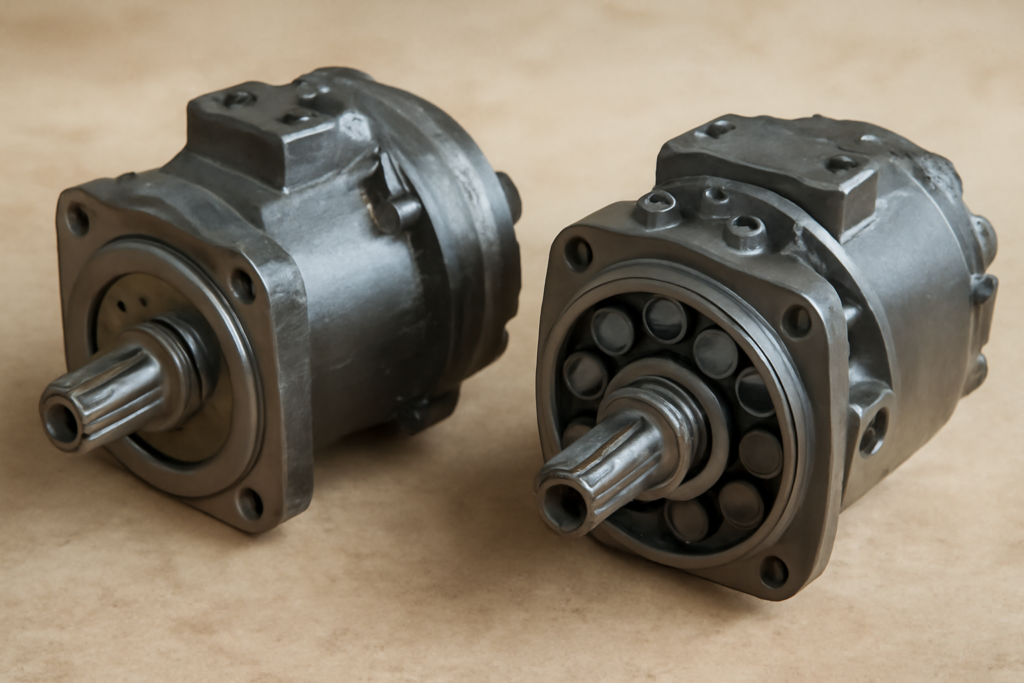

Основное различие — в геометрии. Поршни в АПГМ расположены параллельно оси вращения вала, в РПГМ — перпендикулярно. Это влечёт за собой разницу в габаритах, моменте и рабочих давлениях. Для привода хода экскаватора или погрузчика выбор не случаен.
Ключевые различия в конструкции и применении
Аксиально-поршневой гидромотор — компактный высокооборотистый агрегат. Он рассчитан на высокое рабочее давление, часто превышающее 350–400 бар. Такие моторы обычно требуют установки понижающего редуктора (бортового) для получения необходимого крутящего момента на колесе или гусенице.
Радиально-поршневой мотор — это, по сути, мотор-редуктор. Конструкция изначально рассчитана на большой крутящий момент при низких оборотах выходного вала. Он часто устанавливается непосредственно в ступицу колеса (колёсный мотор) или на ведущую звёздочку гусеницы.
| Критерий | Аксиально-поршневой гидромотор (АПГМ) | Радиально-поршневой гидромотор (РПГМ) |
|---|---|---|
| Типичное рабочее давление | Высокое (от 350 бар) | Среднее и высокое (250–400 бар) |
| Частота вращения вала | Высокая (до 4000 об/мин и более) | Низкая и средняя (до 500 об/мин) |
| Крутящий момент | Относительно низкий, требуется редуктор | Очень высокий, часто встроенный редуктор |
| Удельная мощность | Высокая | Средняя |
| Типичное применение в ходовой части | Привод через бортовой редуктор (экскаваторы, погрузчики) | Прямой привод (колёсные моторы, гусеничные машины) |
| Стоимость и ремонтопригодность | Дороже в производстве, сложный ремонт | Проще конструкция, часто ремонтопригоднее в полевых условиях |
| Чувствительность к загрязнению жидкости | Высокая (прецизионные пары трения) | Ниже (более крупные зазоры, надёжные уплотнения) |
Когда правило не работает: исключения из практики
Современные АПГМ с планетарными редукторами в одном корпусе (мотор-редукторы) стирают границы. Такие агрегаты, например, серии MCR от Rexroth, сочетают высокое давление аксиально-поршневого блока с большим моментом на выходе. Они напрямую конкурируют с радиально-поршневыми решениями в тяжёлой технике.
В малогабаритной технике, например, мини-погрузчиках, часто применяют именно радиально-поршневые мотор-редукторы. Причина — их способность выдерживать ударные радиальные нагрузки от веса машины без дополнительных опор. Аксиальный мотор в такой роли потребует более сложной и дорогой рамы.
Выбор также диктуется доступностью. На постсоветском пространстве широко распространены радиально-поршневые моторы типа МР, МГП и их аналоги. Их проще найти, отремонтировать или заменить, что часто перевешивает теоретические преимущества более современных АПГМ.
Что делать при выборе или замене
Первым делом проверьте техническую документацию на машину. Производитель уже провёл расчёты по моменту, оборотам и пиковым нагрузкам. Установка мотора другого типа без перерасчёта всей гидросистемы и механики приведёт к поломке.
Если нужна прямая замена, ищите аналог по ключевым параметрам: рабочее давление (номинальное и пиковое), рабочий объём (см³/об), частота вращения и крутящий момент на валу. Для АПГМ критичен тип присоединения редуктора, для РПГМ — посадочные размеры и тип вала.
При модернизации или самостоятельной сборке машины отталкивайтесь от требуемого момента на колесе и доступного давления в системе. Для высоконапорной системы с насосом переменной производительности логичнее выбрать АПГМ. Для простой системы с фиксированным насосом и нуждом в большом «тяни» — часто выигрывает РПГМ.
Вопросы и ответы
Можно ли поставить радиально-поршневой мотор вместо аксиально-поршневого?
Нет, без глубокой переделки гидросистемы и механики. У них разная производительность по потоку, требования к давлению и способ монтажа. Такая замена потребует полного перерасчёта.
Какой мотор долговечнее в тяжёлых условиях?
Радиально-поршневой мотор часто показывает большую живучесть при наличии абразива в масле и ударных нагрузках. Его конструкция более «прощающая» к качеству обслуживания.
Почему в экскаваторах чаще стоит аксиально-поршневой мотор с редуктором?
Это даёт оптимальный баланс. Высокооборотистый АПГМ эффективно работает в широком диапазоне давлений от насоса, а отдельный бортовой редуктор надёжно передаёт и увеличивает момент на гусеницу.
Что дороже в ремонте — аксиально- или радиально-поршневой мотор?
Капитальный ремонт аксиально-поршневого мотора, как правило, дороже. Он требует высокой точности при замене блока цилиндров, поршневой группы и распределительного диска. Ремкомплекты для РПГМ часто доступнее.
Какой мотор обеспечивает более плавный ход?
Плавность хода больше зависит от системы управления (например, наличие дросселя или аккумулятора). При прочих равных современные АПГМ с наклонным диском обеспечивают немного меньшую пульсацию момента, чем многопоршневые РПГМ.
