Замена замыкающего пальца гусеницы: инструкция
Ключевое отличие замены замыкающего пальца от обычного — необходимость применения специального прессового инструмента и соблюдения строгой последовательности операций для безопасного размыкания и сборки гусеничной цепи.
Необходимый инструмент и оборудование
Качественное выполнение работ невозможно без правильного оснащения. Базовый набор включает домкраты, ломы и ключи. Основная сложность заключается в демонтаже старого и запрессовке нового пальца, для чего требуется гидравлический пресс или специальная стяжка. Использование кувалды недопустимо, так как ведёт к повреждению проушин траков и травмам.
| Наименование инструмента | Назначение | Примечание |
|---|---|---|
| Гидравлический пресс или стяжка для пальцев | Выпрессовка и запрессовка пальца | Обязательный элемент для безопасной работы |
| Домкраты (2 шт.) | Подъём машины, поддержка гусеницы | Грузоподъёмность не менее 10 тонн |
| Набор гаечных ключей | Отворачивание гаек натяжного механизма | Размер зависит от модели техники |
| Монтажные ломы (2-3 шт.) | Сдвиг гусеницы, удержание звеньев | Длина от 1.5 метров |
| Средства индивидуальной защиты | Защита оператора | Перчатки, очки, спецобувь |
| Чистящий инструмент (щётка, скребок) | Очистка зоны работ от грязи | Повышает точность и безопасность |
Подготовительные и демонтажные работы
Первый этап — установка машины на ровную твёрдую площадку и её обездвиживание. Под колёса или гусеницы подкладывают противооткатные упоры. Далее необходимо полностью ослабить натяжение ремонтируемой гусеницы с помощью натяжного механизма. После ослабления гусеницу приподнимают домкратами, чтобы создать зазор для манипуляций.
Следующий шаг — поиск и очистка замыкающего пальца и соединительного звена. Этот узел часто отличается конструктивно. Затем гусеницу сдвигают ломами так, чтобы стык с замыкающим пальцем оказался в доступном для пресса положении, обычно между ведущим колесом и опорным катком.
Извлечение старого и установка нового пальца

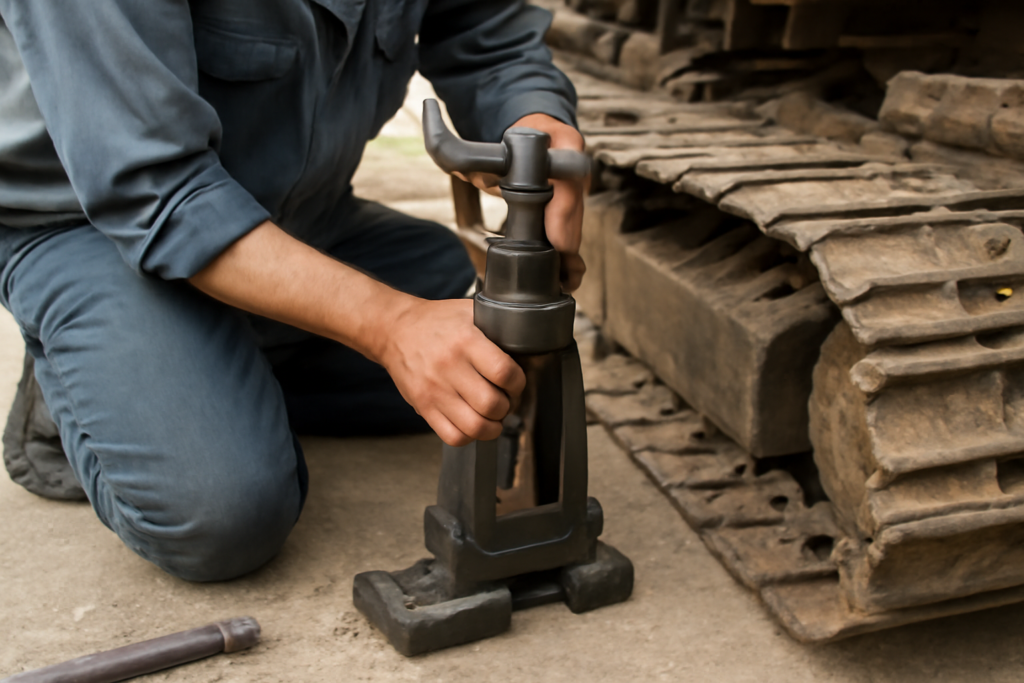

Сердцевина операции — работа с прессом. Старый палец выпрессовывают строго по его оси, без перекосов. Прикипевшие пальцы предварительно обрабатывают проникающей смазкой. Силу прессования увеличивают плавно, контролируя процесс. Резкие удары недопустимы.
Перед запрессовкой нового пальца посадочные отверстия в проушинах траков тщательно очищают от ржавчины и загрязнений. Новый палец и отверстия смазывают консистентной смазкой. Запрессовку выполняют до тех пор, пока палец не займёт проектное положение, контролируя совпадение канавок для стопорных колец или наличие необходимого выступа.
Завершение сборки и проверка
После установки пальца фиксируют его стопорным кольцом или иным штатным способом, предусмотренным конструкцией. Далее гусеницу возвращают в исходное положение, снимают домкраты и восстанавливают натяжение до нормы, указанной в руководстве по эксплуатации машины.
Заключительный этап — пробная обкатка. Машину перемещают на несколько метров вперёд и назад, затем повторно проверяют натяжение гусеницы. Визуально контролируют положение замыкающего пальца и отсутствие перекосов цепи. Только после этого работу можно считать завершённой.
Вопросы и ответы
Можно ли выбить замыкающий палец кувалдой?
Нет, это грубое нарушение технологии. Удары деформируют проушины траков, повреждают палец и создают угрозу травмы. Для работы необходим гидравлический пресс или специальная стяжка.
Как найти замыкающее звено на гусенице?
Замыкающее звено часто имеет отличную от рядовых форму или маркировку. Иногда на нём или соседних траках ставят клеймо. Палец в таком звене может иметь канавку для стопорного кольца или головку особой формы.
Чем смазывать палец при запрессовке?
Используйте графитовую или литиевую консистентную смазку. Она облегчает запрессовку и защищает от коррозии в первые часы работы, пока не выработается естественная смазка от трения.
Почему после замены важно сделать пробную обкатку?
Обкатка позволяет новому пальцу и тракам занять рабочее положение под нагрузкой. После неё необходимо повторно проверить и при необходимости подкорректировать натяжение гусеницы, которое могло измениться.
