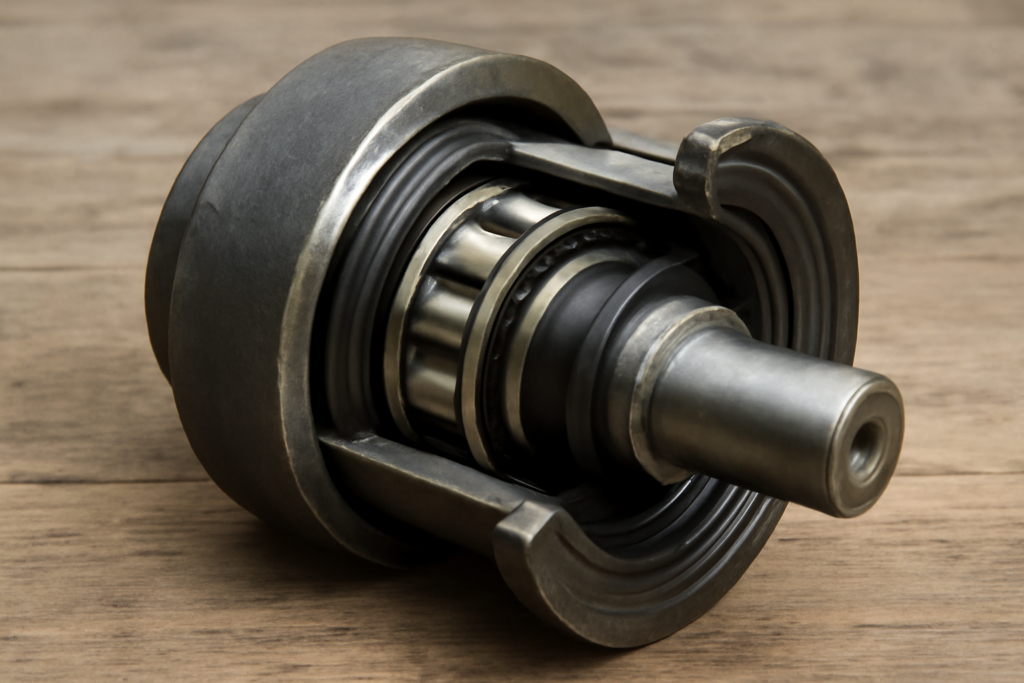

Устройство опорного катка: подшипники, уплотнения, ось
Опорный каток — это подшипниковый узел, который катится по гусенице, как колесо поезда по рельсу, но в условиях грязи, ударных нагрузок и постоянного абразивного износа.
Основные узлы и их назначение
Каждый опорный каток — это герметичный вращающийся блок. Его задача — передавать вес машины на гусеничную ленту и свободно вращаться с минимальным сопротивлением. Отказ любого из трёх ключевых элементов ведёт к остановке.
Ось служит неподвижной основой, закреплённой на раме тележки. На неё через подшипники устанавливается обойма (ступица) с ободом. Уплотнения защищают внутреннюю полость от воды, грязи и удерживают смазку.
| Элемент | Функция | Признак критического износа |
|---|---|---|
| Ось | Неподвижная опора, точка крепления к раме. | Видимые борозды или конусность в зоне контакта с подшипником, трещины. |
| Подшипники (роликовые/шариковые) | Обеспечивают вращение обоймы катка вокруг оси. | Люфт, заклинивание, гул или хруст при проворачивании, перегрев. |
| Уплотнения (сальники, манжеты) | Герметизируют внутреннюю полость, защищая подшипники. | Течь смазки, попадание грязи внутрь катка, коррозия на оси у края уплотнения. |
| Обойма (ступица) | Связывает обод катка с подшипниками. | Износ посадочных мест под подшипники, трещины. |
| Обод с ребордой | Катящаяся поверхность, направляющая гусеницу. | Глубокий абразивный износ, сколы, вмятины, сквозной износ до обоймы. |
Типы подшипников и уплотнений: что выбрать при ремонте
В опорных катках применяются роликовые конические или цилиндрические подшипники. Конические регулируются по зазору, что критично для восприятия осевых и радиальных нагрузок. Цилиндрические часто используются в неразборных конструкциях.
Уплотнения — главный барьер. Стандартные резиновые манжеты работают в обычных условиях. В агрессивной среде (болото, песок) необходимы лабиринтные или комбинированные уплотнения с дополнительными защитными кольцами. Замена уплотнения всегда предпочтительнее полной разборки катка.
| Тип узла | Конструкция | Преимущества | Недостатки / Риски |
|---|---|---|---|
| Подшипниковый узел | Разборный на конических роликоподшипниках. | Возможность регулировки и замены подшипников. Ремонтопригодность. | Требует квалификации при сборке и регулировке зазора. |
| Подшипниковый узел | Неразборный на цилиндрических подшипниках (картридж). | Простота замены узла в сборе. Высокая начальная герметичность. | Выше стоимость замены. При отказе уплотнения узел идёт под замену целиком. |
| Система уплотнения | Одинарная резиновая манжета (сальник). | Низкая стоимость, универсальность. | Срок службы в абразивной среде ограничен. |
| Система уплотнения | Комбинированное (лабиринт + манжета). | Максимальная защита от грязи и воды. Долговечность. | Сложная конструкция, более высокая цена. |
Ось: неподвижная основа и её слабые места
Ось — это стальной палец, жёстко приваренный или приболченный к боковине тележки. Она не вращается, но испытывает нагрузки на изгиб. Основной износ происходит в зоне рабочей дорожки качения подшипника.
Если ось имеет посадку с натягом в раме, её выпрессовка для ремонта — сложная операция. В случае износа или проворачивания подшипника на оси восстановление часто включает наплавку и шлифовку. Грубая обработка ухудшит соосность и ускорит износ нового подшипника.
Исключения и особые случаи в конструкции
На некоторых моделях погрузчиков или лёгких экскаваторов применяются сдвоенные опорные катки на общей оси. Их разборка требует специального съёмника. В тяжёлых карьерных самосвалах катки могут иметь внутреннюю полость для системы принудительного охлаждения.
Отдельный случай — литые катки без отдельной ступицы, где подшипник запрессован прямо в тело обода. Их ремонт часто нерентабелен. Тенденция рынка — переход на неразборные узлы (картриджи) для снижения затрат на обслуживание, но с увеличением стоимости запчастей.
Частые вопросы
Как определить, что подшипник катка вышел из строя? Основные признаки: каток не вращается свободно (заклинил) или имеет заметный радиальный люфт. При работе слышен гул, скрежет, а сам узел сильно нагревается после непродолжительной работы.
Можно ли заменить только уплотнение, не меняя подшипники? Да, если подшипники в хорошем состоянии, нет люфта и следов коррозии. Это планово-предупредительная операция, которая продлевает ресурс всего узла. После вскрытия обязательно меняйте смазку.
Что делать, если ось в месте посадки подшипника изношена? Стандартное решение — наплавка изношенной поверхности с последующей механической обработкой (шлифовкой) до номинального или ремонтного размера. Установка ремонтной втулки — альтернативный, но менее распространённый метод.
Почему некоторые катки считаются неразборными и неремонтопригодными? Это конструктивное решение: подшипник завальцован или посажен на клей в обойму, а уплотнение не обслуживается. Цель — снизить себестоимость и повысить начальную герметичность. При износе меняется узел в сборе.
