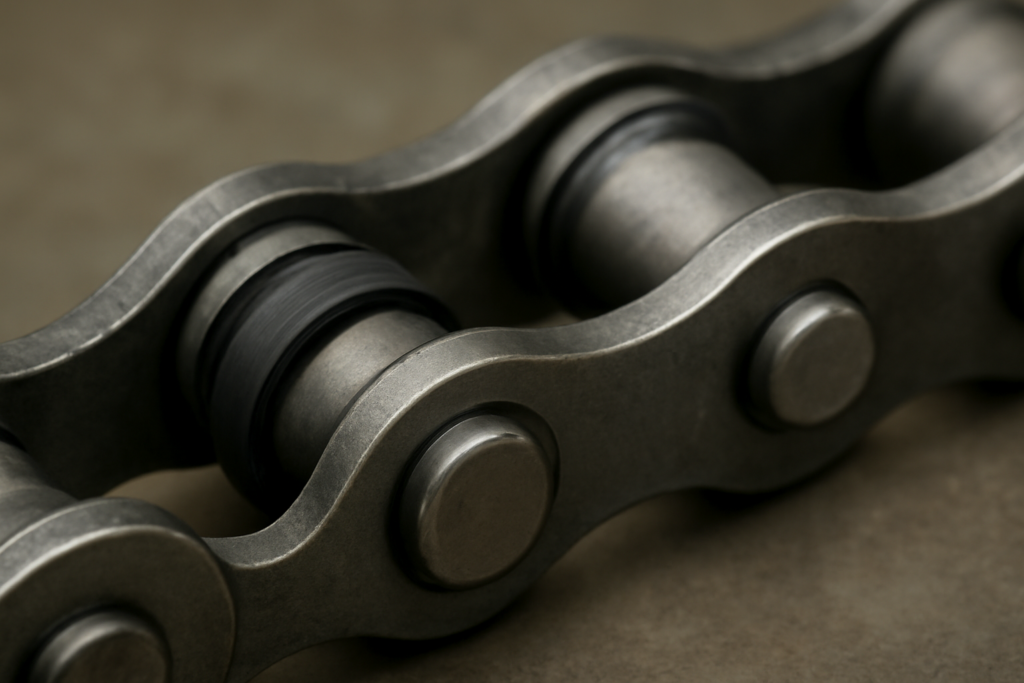

Уплотнение между пальцем и звеном: типы
В стандартной гусеничной цепи соединительный палец и проушины звена образуют подвижный шарнир. Без надёжной защиты этот узел быстро выходит из строя из-за абразивного износа. Главная задача уплотнения — создать барьер для грязи и сохранить смазку внутри шарнира, увеличивая ресурс цепи в 2–3 раза.
Конструкция уплотнения напрямую определяет долговечность и стоимость цепи. Современные решения варьируются от простых резиновых колец до сложных комбинированных систем. Выбор типа зависит от условий эксплуатации и требуемого межсервисного интервала.
Основные типы уплотнений и их особенности
Все уплотнения можно разделить по принципу действия и материалу. Некоторые работают за счёт радиального натяга, другие используют лабиринтные канавки или комбинацию методов. Эффективность оценивают по способности удерживать смазку под давлением и при перепадах температур.
| Тип уплотнения | Принцип действия | Ключевое преимущество | Основной недостаток |
|---|---|---|---|
| Резиновое кольцо (O-ринг) | Радиальное уплотнение за счёт эластичности | Низкая стоимость, простота замены | Чувствительность к перегреву и маслам |
| Многослойное (комбинированное) | Сочетание резинового кольца и металлической шайбы | Высокая стойкость к давлению и загрязнениям | Сложная конструкция, высокая цена |
| Лабиринтное | Защита за счёт сложной геометрии канавок | Не содержит резины, устойчиво к температуре | Требует высокой точности изготовления |
| Литое (интегрированное) | Уплотнительный элемент отлит как часть втулки | Максимальная герметичность, надёжность | Неремонтопригодность узла |
| Набивное (сальниковое) | Уплотнение волокнистым материалом в канавке | Хорошая адаптация к износу | Требует периодической подтяжки |
Исключения и особые случаи
Не все цепи оснащены уплотнениями. Открытые шарниры до сих пор используются в условиях, где грязь не является критическим фактором, например, на некоторых стационарных конвейерах. Их обслуживание сводится к частой ручной смазке.
В агрессивных средах, таких как горное дело, применяют цепи с двойным уплотнением. Это два независимых контура защиты, резервирующих друг друга. Такая система значительно увеличивает стоимость, но оправдана при длительной работе в шламе.
Вопросы и ответы
Чем комбинированное уплотнение лучше простого резинового кольца?
Оно сочетает эластичность резины и жёсткость металла. Металлическая шайба берёт на себя механические нагрузки, а кольцо обеспечивает герметичность. Это повышает стойкость к вырыванию и давлению.
Можно ли восстановить изношенное лабиринтное уплотнение?
Нет, ремонту оно не подлежит. Износ канавок нарушает геометрию лабиринта, что резко снижает эффективность. Узел (палец со втулкой) подлежит только замене на новый.
Почему в некоторых цепях нет уплотнений?
Это удешевляет конструкцию для работ с малой нагрузкой или там, где возможна регулярная смазка. Такие цепи проще в производстве, но требуют постоянного внимания оператора.
Как температура влияет на резиновые уплотнения?
Низкие температуры делают резину хрупкой, высокие — вызывают её старение и потерю эластичности. Это ведёт к потере герметичности. Для экстремальных условий выбирают уплотнения из специальных полимеров.
Что означает маркировка «X-образное уплотнение»?
Это разновидность многослойного уплотнения, где два резиновых кольца расположены крестообразно. Такая форма создаёт два контакта с поверхностью, повышая надёжность барьера против загрязнений.
