Тележка ходовой части экскаватора: устройство
Определения · Различия · Примеры

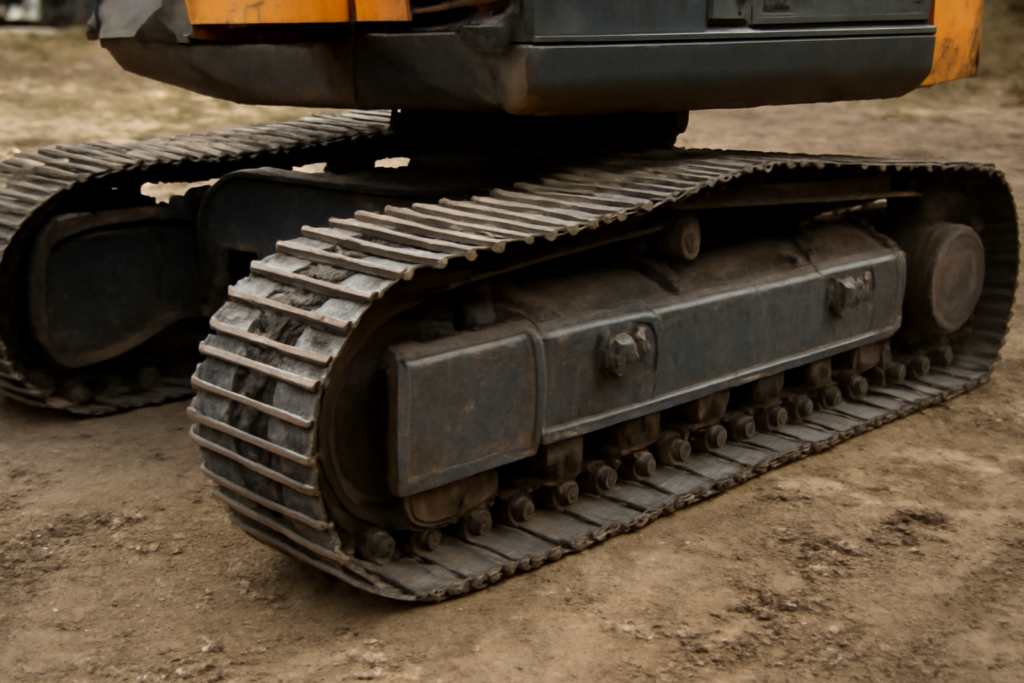

Знаете ли вы, что именно тележка обеспечивает устойчивость и подвижность гусеничного экскаватора на сложных грунтах? Эта система представляет собой несущую раму с катками, которая равномерно распределяет вес машины и передаёт усилие от двигателя к гусеницам. Конструкция тележки напрямую влияет на проходимость, манёвренность и долговечность всей техники. В статье разберём её ключевые компоненты и принципы работы.
Основные компоненты тележки ходовой части
Тележка ходовой части гусеничного экскаватора включает несколько взаимосвязанных элементов. Каждый из них выполняет строго определённую функцию, обеспечивая надёжность ходовой системы.
| Компонент | Функция | Особенности |
|---|---|---|
| Рама тележки | Несущая основа для крепления катков и элементов подвески | Изготавливается из высокопрочной стали, воспринимает основные нагрузки |
| Опорные катки | Поддержка веса экскаватора и движение по гусеничной ленте | Имеют резиновые или стальные бандажи, требуют регулярной смазки |
| Направляющее колесо (ленивец) | Задаёт направление движения гусеницы и регулирует её натяжение | Снабжено механизмом натяжения, часто имеет амортизационные пружины |
| Ведущая звёздочка | Передача крутящего момента от редуктора хода к гусенице | Зубья звёздочки входят в зацепление с гусеничными траками |
| Поддерживающие катки (ролики) | Предотвращают провисание верхней ветви гусеницы | Устанавливаются на раме над опорными катками |
| Амортизационная система | Смягчение ударов и вибраций при движении по неровностям | Может быть жёсткой, упругой или балансирной в зависимости от модели |
| Гусеничная цепь (траки) | Создание опорной поверхности для перемещения экскаватора | Состоит из звеньев, соединённых пальцами, бывает с резиновыми или стальными башмаками |
Принцип работы и взаимодействие компонентов
Крутящий момент от двигателя через редуктор хода передаётся на ведущую звёздочку. Она, в свою очередь, приводит в движение гусеничную ленту, которая перематывается по контуру тележки. Опорные катки катятся по внутренней поверхности гусеницы, равномерно распределяя давление на грунт.
Направляющее колесо поддерживает правильное положение гусеничной цепи и позволяет регулировать её натяжение. Это критически важно для предотвращения соскока и снижения износа. Поддерживающие ролики удерживают верхнюю ветвь гусеницы, минимизируя её колебания при работе.
Типы тележек по конструкции подвески
Жёсткая подвеска характеризуется отсутствием упругих элементов между рамой тележки и катками. Она применяется на тяжёлых карьерных экскаваторах, где важна стабильность при копании. Её главный недостаток — повышенная вибрация при перемещении.
Балансирная (упругая) подвеска соединяет катки через балансиры и рессоры. Это улучшает плавность хода и сцепление с грунтом на неровностях. Такая система распространена на экскаваторах средней массы, работающих в разнородных условиях.
Полужесткая подвеска комбинирует элементы обоих типов. Часть катков закреплена жёстко, а часть — через балансиры. Конструкция обеспечивает компромисс между устойчивостью и адаптацией к рельефу.
Критерии выбора и обслуживание
При подборе тележки учитывают массу экскаватора, тип грунта и условия эксплуатации. Для болотистых участков предпочтительны широкие гусеницы и балансирная подвеска, а для скальных пород — жёсткая система с усиленными траками.
Обслуживание включает регулярную проверку натяжения гусениц, смазку катков и подшипников, контроль износа зубьев звёздочки. Нарушение регламента ведёт к ускоренной выработке ресурса и повышает риск поломок.
Часто задаваемые вопросы
Чем отличается тележка гусеничного экскаватора от колёсного? Тележка гусеничного экскаватора представляет собой раму с катками и гусеничной лентой, а колёсный имеет мосты с шинами. Гусеничная система обеспечивает лучшее сцепление и распределение нагрузки на слабых грунтах.
Как часто нужно регулировать натяжение гусениц? Регулировку проводят каждые 250–500 моточасов или при заметном провисании. Правильное натяжение снижает износ траков и катков, улучшает управляемость.
Что такое «ленивец» в ходовой части? Ленивец — это направляющее колесо, которое задаёт траекторию движения гусеницы. Оно оснащено механизмом для корректировки натяжения цепи.
Почему опорные катки требуют регулярной смазки? Смазка уменьшает трение между осями и подшипниками катков, предотвращает заклинивание и продлевает срок службы. Без неё ускоряется износ и растёт расход топлива.
Какие признаки износа тележки? К признакам относят повышенный шум при движении, видимые трещины на траках, люфт катков и неравномерный износ зубьев ведущей звёздочки.
Можно ли заменить отдельные компоненты тележки? Да, большинство элементов (катки, траки, пальцы) подлежат замене. Однако при серьёзных повреждениях рамы часто требуется установка новой тележки в сборе.
