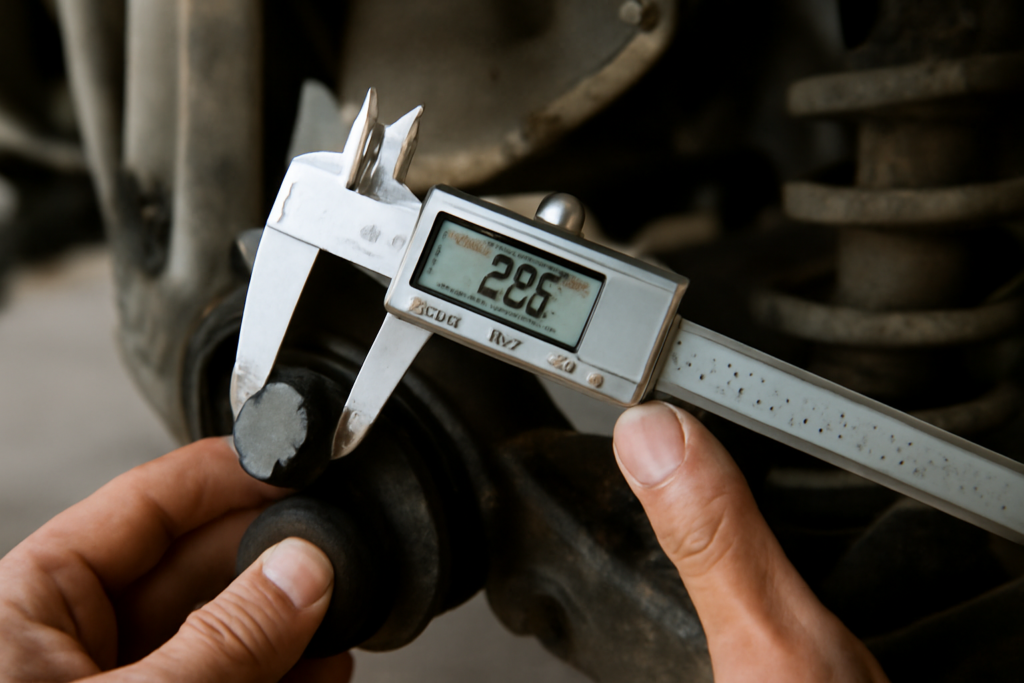

Штангенциркуль для ходовой: специальные модели
Сравнение · Таблица · FAQ
В двух словах
Штангенциркуль — ключевой инструмент для количественной оценки износа. Погрешность в 0,05–0,1 мм на шарнире подвески может означать разницу между нормой и необходимостью замены. Для этих задач подходят не все модели, а лишь те, что соответствуют специфике замеров в труднодоступных зонах ходовой части.
Критерий 1: Тип отсчётного устройства
Выбор между нониусным, часовым и цифровым типом определяет скорость и удобство работы в условиях гаража. Нониусный (стрелочный) инструмент не зависит от батареек и устойчив к вибрациям, но требует хорошего освещения и навыка чтения шкалы. Цифровой штангенциркуль выдаёт результат мгновенно, позволяет обнулить показания в любой точке и часто имеет защиту от пыли и влаги по стандарту IP54.
Часовой тип с циферблатом сочетает надёжность механики с наглядностью, но чувствителен к ударам. Для диагностики ходовой, где часто нужны замеры в запылённой среде, цифровые модели с защищённым электронным блоком становятся предпочтительным выбором.
Критерий 2: Конструкция и функциональность губок
Стандартные нижние губки для измерения наружных размеров и верхние — для внутренних часто недостаточны. Критически важна глубина погружения штангенглубиномера. Для замера выработки в посадочных местах сайлентблоков или глубины проточки на тормозном диске требуется выносная линейка длиной не менее 150–200 мм.
Некоторые специальные модели оснащены разметочными губками с твердосплавными напайками. Они позволяют не только измерить, но и нанести риску на металл, что полезно при маркировке деталей перед демонтажом. Ширина и форма губок должны обеспечивать доступ к таким элементам, как шаровые опоры и резинометаллические шарниры.
| Модель / Особенность | Тип отсчёта | Длина штанги, мм | Ключевая функция для ходовой | Примечание |
|---|---|---|---|---|
| ШЦЦ с глубиномером 200 мм | Цифровой | 200 | Замер износа тормозных дисков, глубины выработки | Защита от пыли/влаги (IP54), обнуление в любой позиции |
| ШЦ (ШЦК) нониусный 0.05 мм | Нониусный | 150 | Точный замер толщины резиновых втулок, пальцев | Не требует питания, устойчив к загрязнениям |
| ШЦТ-1 с твердосплавными губками | Нониусный/Часовой | 250 | Измерение и разметка изношенных деталей под замену | Повышенная износостойкость измерительных поверхностей |
| ШЦЦ удлинёнными губками | Цифровой | 150 | Замер внутренних диаметров (например, втулок) в глубине узла | Узкие удлинённые губки для доступа в трудные места |
| Штангенциркуль разметочный 300 мм | Нониусный | 300 | Крупногабаритные замеры (рычаги подвески, расстояния между точками крепления) | Часто имеет острые губки для нанесения рисок |
FAQ
Какой класс точности нужен для диагностики ходовой?
Достаточно инструмента 2-го класса точности с погрешностью 0,05–0,1 мм. Этого хватит для контроля износа сайлентблоков, шаровых опор, толщины дисков. Первый класс (0,01–0,05 мм) избыточен для большинства гаражных задач.
Почему для ходовой часто рекомендуют цифровой штангенциркуль?
Он позволяет быстро переключаться между метрической и дюймовой системами, что актуально при работе с иномарками. Функция относительного измерения (HOLD) фиксирует размер в неудобном положении, а подсветка экрана помогает в условиях плохой видимости.
Чем опасен износ губок штангенциркуля?
Зазор или завал измерительных поверхностей приводит к систематической погрешности. Замеренный диаметр пальца или толщина диска будут неверны. Это грозит неправильной диагностикой: вы можете заменить исправную деталь или пропустить критический износ.
Можно ли обойтись обычным 150-мм штангенциркулем?
Для базовых замеров (толщина колодок, диаметр пальца) — да. Но для полноценной диагностики потребуется модель с глубиномером от 200 мм и, возможно, удлинёнными губками. Без глубиномера нельзя точно оценить износ тормозного диска.
Как проверить точность штангенциркуля перед работой?
Сомкните губки и убедитесь, что просвета нет, а на цифровом или нониусном отсчёте — ноль. Измерьте эталонную меру (например, новый шарик подшипника известного размера). Погрешность не должна превышать паспортную.
Что такое штангенциркуль ШЦТ и когда он нужен?
Это инструмент с твердосплавными напайками на губках (Т — твёрдый сплав). Он необходим для частых замеров абразивных деталей или разметки на твёрдой стали. При диагностике ходовой полезен, если нужно накернить метку на рычаге перед снятием.
