Шаблоны для измерения износа катков
Отсутствие контроля износа вальцов уплотнительного катка ведет к неоднородной плотности асфальта. Игнорирование состояния опорных катков гусеничного экскаватора может закончиться обрывом гусеницы. Замена катков по факту полного разрушения, а не по данным измерений, многократно увеличивает затраты на ремонт ходовой части. Во всех трёх ситуациях точный инструмент для диагностики — шаблон — становится критически важным для безопасности и экономики.
Шаблон для измерения износа катка — это калиброванное измерительное приспособление, чаще всего металлическое. Оно предназначено для оперативного контроля геометрических параметров рабочей поверхности: остаточной высоты грунтозацепа, ширины бандажа, глубины выработки или степени конусности. Использование шаблонов позволяет перейти от субъективной визуальной оценки к объективным количественным данным, на основе которых планируют ремонт.
Основные типы шаблонов и их различия
Конструкция шаблона напрямую зависит от типа контролируемого катка и характера износа. Для дорожных катков и элементов гусеничного движителя применяют принципиально разные решения. Их объединяет общий принцип работы: сравнение эталонного профиля с фактическим состоянием детали.
Шаблоны для гладких вальцов дорожных катков часто представляют собой набор щупов или радиусные шаблоны. Они измеряют величину прогиба ровной поверхности, которая со временем становится вогнутой. Для кулачковых или решётчатых вальцов используют профильные шаблоны, повторяющие форму нового грунтозацепа, чтобы замерить его остаточную высоту.

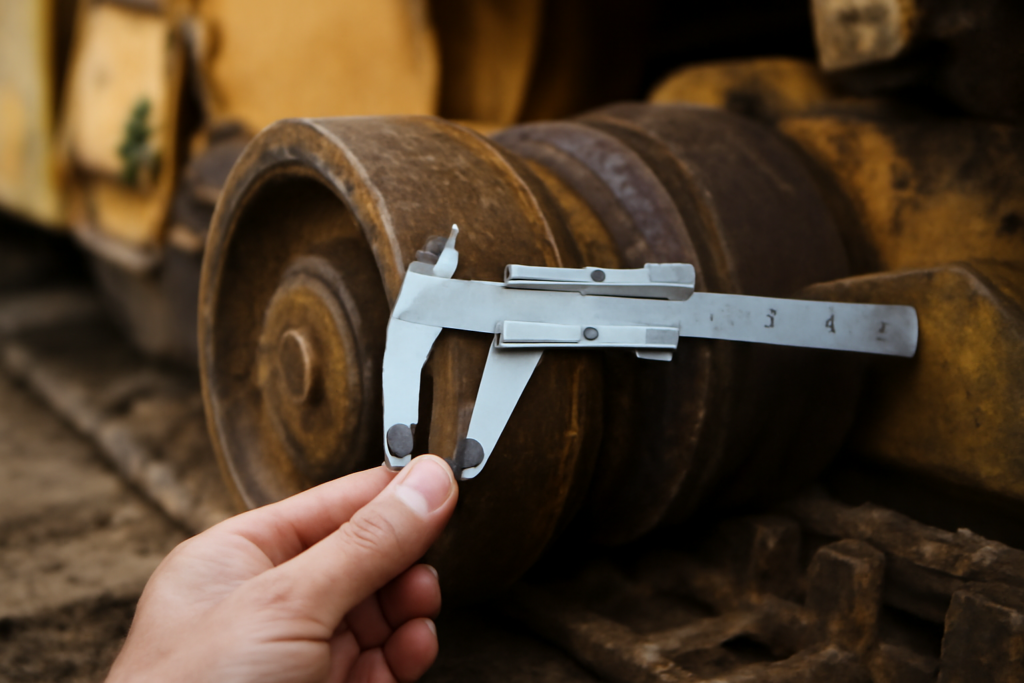

Для опорных и поддерживающих катков гусеничной техники применяют шаблоны-скобы. Они охватывают обод катка и имеют калиброванные вырезы или индикаторы для замера ширины бандажа и глубины износа по краям. Это позволяет выявить конусообразную выработку, которая не видна невооружённым глазом, но критически влияет на увод гусеницы.
| Тип шаблона | Назначение | Что измеряет | Для какой техники |
|---|---|---|---|
| Профильный (контурный) | Контроль износа грунтозацепов | Остаточную высоту и форму кулачка | Дорожные виброкатки (кулачковые/решётчатые вальцы) |
| Радиусный или набор щупов | Контроль прогиба гладкой поверхности | Величину отклонения от прямой (глубину выработки) | Дорожные катки с гладкими вальцами |
| Шаблон-скоба для ширины | Контроль геометрии обода | Фактическую ширину бандажа катка | Опорные и поддерживающие катки гусеничных машин |
| Шаблон для замера конусности | Выявление неравномерного краевого износа | Разницу в высоте края и середины рабочей поверхности | Все типы катков (особенно гусеничные) |
| Универсальный измерительный комплект | Комплексная диагностика | Несколько параметров: высоту, ширину, радиус | Сервисные центры для разных видов техники |
| Шаблон по техрегламенту производителя | Контроль предельного износа | Параметры, при которых деталь подлежит обязательной замене | Конкретная модель техники (например, по мануалу Caterpillar, Komatsu) |
Когда применение шаблонов обязательно
Использование шаблонов перестаёт быть рекомендацией и становится обязательной процедурой в рамках планово-предупредительного ремонта (ППР). Это особенно актуально для предприятий с парком тяжелой техники, где простои из-за внезапных поломок ведут к значительным финансовым потерям. Система ППР строится на замерах, а не на интуиции механика.
Строгое следование регламентам производителя — второй ключевой случай. Компании-изготовители техники, такие как Bomag, Hamm или John Deere, в сервисной документации указывают предельные размеры износа для всех ключевых узлов. Для их контроля часто поставляются специальные фирменные шаблоны. Их применение является условием сохранения гарантийных обязательств.
После критических нагрузок или ремонта ходовой части диагностика шаблонами также необходима. Например, после замены одного опорного катка гусеничного экскаватора нужно проверить шаблоном ширину бандажей соседних катков. Это обеспечит равномерное распределение нагрузки и предотвратит ускоренный износ новой детали и гусеничной ленты.
Частые вопросы
Можно ли заменить шаблон штангенциркулем или линейкой?
Штангенциркуль даст точечные замеры (толщины, диаметра), но не оценит профиль или кривизну поверхности. Радиусный или профильный шаблон показывает износ по всей рабочей площади, что критически важно для правильной оценки.
Как часто нужно проводить замеры износа катков?
Периодичность устанавливает производитель техники в руководстве по эксплуатации. Общая практика для интенсивно используемой техники — контроль каждые 250–500 моточасов или перед началом нового крупного проекта.
Чем опасен конусный износ опорных катков?
Конусность, когда один край бандажа стёрт сильнее, заставляет гусеницу «сползать» с катков. Это приводит к ускоренному износу боковых поверхностей гусеничной ленты, её перекосу и повышенному риску схода или обрыва во время работы.
Где взять правильный шаблон для конкретной модели катка?
Наиболее точные шаблоны — оригинальные, поставляемые производителем техники. Их можно заказать у официального дилера. Альтернатива — универсальные измерительные наборы от специализированных инструментальных брендов, но их нужно сверять с допусками из мануала.
