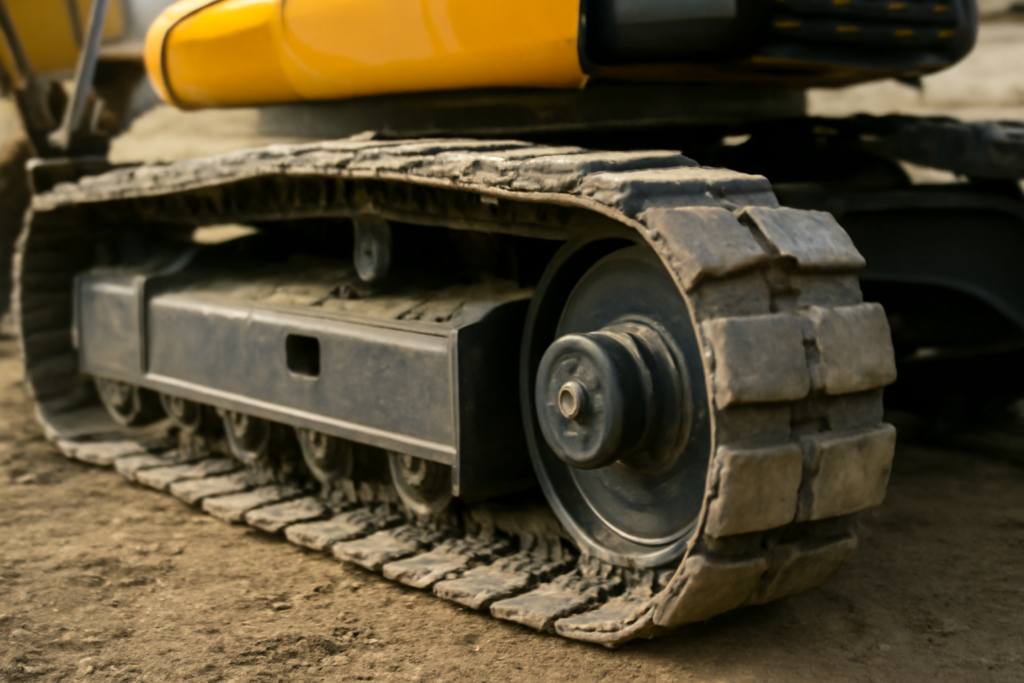

Поддерживающий каток для мини-экскаватора
Подобно направляющим роликам в конвейерной ленте, поддерживающий каток задаёт правильное положение гусеницы, не позволяя ей слететь или чрезмерно провисать.
Этот компонент ходовой части напрямую влияет на устойчивость машины, плавность хода и общий ресурс гусеничной цепи. Конструктивно он представляет собой металлическое колесо, закреплённое на раме экскаватора через подшипниковый узел. Его основная задача — поддерживать верхнюю ветвь гусеницы, принимая на себя динамические нагрузки при работе и перемещении.
Ключевые параметры и критерии выбора
Выбор нового поддерживающего катка требует учёта нескольких технических и эксплуатационных факторов. Неверно подобранная деталь ускорит износ как самой гусеницы, так и смежных элементов ходовой части.
| Критерий | Описание и важность | На что влияет |
|---|---|---|
| Посадочный диаметр и ширина | Должны точно соответствовать посадочным местам на раме и ширине гусеничного полотна конкретной модели экскаватора. | Правильная посадка, отсутствие перекосов, равномерное распределение нагрузки. |
| Тип подшипника | Используются роликовые или шариковые подшипники качения, часто в неразборном герметичном корпусе (cartridge). | Долговечность, плавность вращения, необходимость обслуживания. |
| Материал обода | Изготавливается из высокопрочной легированной стали, часто с последующей закалкой. | Стойкость к абразивному износу и ударным нагрузкам. |
| Наличие защитных уплотнений | Многоступенчатые сальники предотвращают попадание грязи, воды и абразива в подшипниковый узел. | Ресурс подшипника, частота отказов в сложных условиях. |
| Вес и балансировка | Каток должен быть сбалансирован для минимизации вибраций на высоких скоростях перемещения. | Плавность хода, нагрузка на двигатель и трансмиссию. |
Отличия поддерживающего катка от опорного
Непрофессионалы часто путают эти элементы, хотя их функции и место установки принципиально разные. Оба являются роликами гусеничного движителя, но решают различные задачи.
| Параметр | Поддерживающий каток (Upper Roller) | Опорный каток (Bottom Roller/Track Roller) |
|---|---|---|
| Основная функция | Поддержка верхней (возвратной) ветви гусеницы, направление её движения. | Поддержка веса экскаватора, передача нагрузки от рамы на гусеницу и грунт. |
| Расположение | В верхней части рамы, над опорными катками. | В нижней части рамы, непосредственно контактируют с грунтом через гусеницу. |
| Нагрузка | В основном динамическая (натяжение, вибрация гусеницы). | Постоянная статическая (вес машины) и высокие ударные нагрузки. |
| Конструктивные особенности | Часто имеют гладкий обод или один реборд (бортик) для направления. | Имеют два борта (двухфланцевые) для удержания гусеницы от бокового смещения. |
| Скорость износа | Обычно изнашиваются медленнее опорных. | Изнашиваются интенсивнее из-за прямого контакта с абразивной средой и высоких нагрузок. |
Признаки износа и необходимость замены
Своевременная диагностика состояния поддерживающих катков предотвратит цепную реакцию повреждений. Основной симптом — повышенный шум и вибрация гусеницы при движении.
Визуально износ проявляется в виде глубоких рисок, выработки или конусности на поверхности обода. Заклинивший или плохо вращающийся каток приводит к истиранию гусеничных пальцев и башмаков. Проверку следует проводить регулярно, очищая узел от грязи.
Алгоритм замены поддерживающего катка
Замена выполняется при снятой гусенице. Машину необходимо установить на ровную твердую поверхность и обездвижить. После демонтажа гусеничного полотна обеспечивается доступ к крепёжным болтам или шпилькам катка.
Часто крепёж закис от коррозии, поэтому может потребоваться применение проникающей смазки и ударного инструмента. После установки нового катка обязательно проверяется лёгкость его вращения и правильность положения относительно гусеницы перед её монтажом.
Оригинальные запчасти и качественные аналоги
Рынок предлагает детали от производителя техники (OEM), лицензированные аналоги и экономичные варианты от сторонних компаний. Оригинальные катки гарантируют идеальное соответствие, но имеют высокую стоимость.
Качественные аналоговые запчасти от известных специализированных брендов часто не уступают в ресурсе, предлагая лучшее соотношение цены и качества. При выборе необходимо обращать внимание на наличие сертификатов, репутацию поставщика и отзывы.
Частые вопросы
Как часто нужно менять поддерживающие катки на мини-экскаваторе?
Строгого регламента нет. Ресурс зависит от условий работы (абразивность грунта, наличие реагентов) и нагрузки. Регулярный осмотр каждые 500 моточасов позволяет вовремя выявить износ.
Можно ли восстановить (наварить) изношенный каток?
Восстановление наплавкой практикуется, но это временная мера. Геометрия и твердость поверхности часто не соответствуют оригиналу, что ведет к ускоренному износу гусеницы. Для интенсивной работы выгоднее замена.
Что будет, если не менять изношенный поддерживающий каток?
Приведёт к ускоренному износу и обрыву гусеницы, повреждению пальцев и башмаков. Заклинивший каток может вызвать локальный перегрев и деформацию гусеничного полотна.
Почему новый каток может плохо вращаться после установки?
Возможные причины: брак подшипника, повреждение при монтаже, перетяжка крепёжных болтов, создающая осевую нагрузку, или несовместимость посадочных размеров.
Чем смазывать поддерживающий каток?
Современные катки поставляются необслуживаемыми (закрытый подшипниковый узел). В моделях с пресс-маслёнкой необходимо использовать консистентную смазку, указанную в руководстве по эксплуатации.
Как выбрать каток, если номер детали стёрся?
Необходимо знать точную модель и год выпуска экскаватора. По каталогам производителей или с помощью специалистов поставщика запчастей определяется оригинальный номер, а затем подбирается его аналог.
