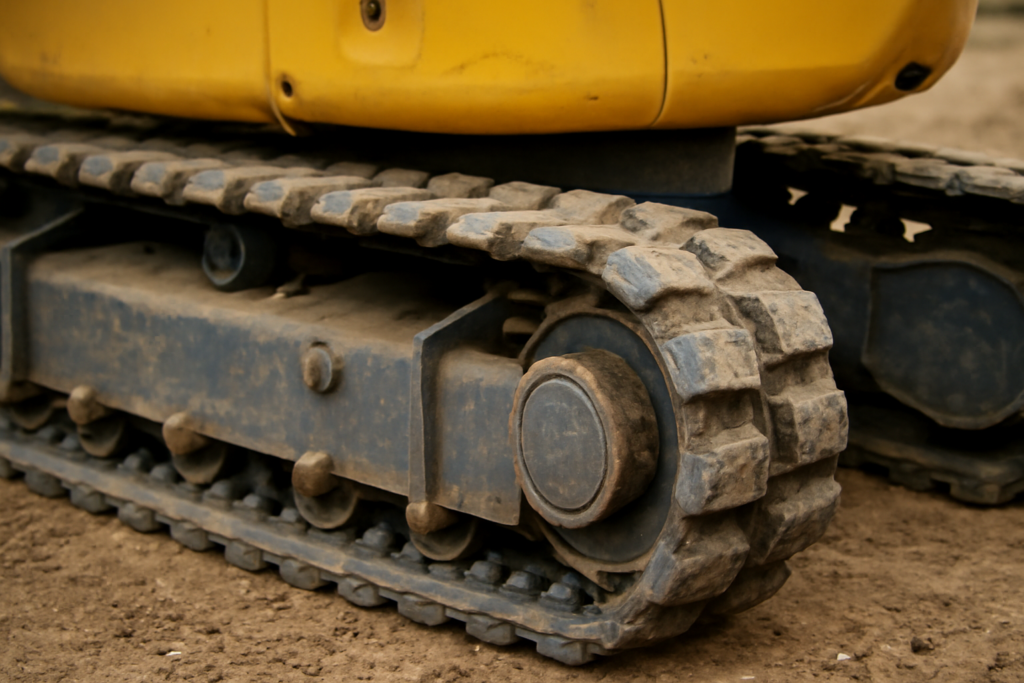

Поддерживающие катки мини-экскаватора

В среднем, на гусеницу мини-экскаватора устанавливается от 2 до 4 поддерживающих катков, которые не несут веса машины, но критически важны для правильной работы ходовой части. Эти элементы обеспечивают стабильное положение верхней ветви гусеничной ленты, предотвращая её боковое смещение, провисание и соскок.

Их исправность напрямую влияет на безопасность работы, долговечность гусеницы и общую управляемость техники. Поломка даже одного катка может привести к серьёзной поломке и дорогостоящему ремонту.

Конструкция и принцип работы поддерживающих катков

Поддерживающий каток представляет собой стальной ролик, закреплённый на раме экскаватора через кронштейн и подшипниковый узел. Его ось вращения находится выше оси опорных катков, что определяет его функцию — контакт с верхней, не несущей нагрузку частью гусеничной цепи.

Внутренняя конструкция варьируется. Простые модели имеют цельную ось и запрессованные подшипники скольжения, а более продвинутые — роликовые подшипники качения и смазочные каналы. Материал обода также различается: сталь или резиновое покрытие для снижения шума и вибрации.

Ключевые элементы в сборе

Узел включает сам ролик, ось, подшипники, сальники и крепёжные элементы. Герметичность сальников — критический параметр, так как попадание грязи и воды быстро выводит подшипник из строя. На многих мини-экскаваторах катки несъёмные и меняются в сборе с кронштейном.

Функциональные отличия от опорных катков

Главная ошибка — считать опорные и поддерживающие катки взаимозаменяемыми. Они выполняют принципиально разные задачи в гусеничном движителе. Опорные катки воспринимают вес машины и передают его через гусеницу на грунт.

Поддерживающие же катки работают с «холостым» участком гусеницы, который возвращается от ведущей звездочки к переднему натяжному колесу. Их основная задача — геометрия, а не нагрузка.

Признаки износа и диагностика

Своевременное выявление проблем с поддерживающими катками предотвращает аварийные ситуации. Первый признак — повышенный шум и вибрация от ходовой части во время движения. Визуально можно заметить неравномерный износ обода или подтекание смазки.

Люфт катка при попытке расшатать его вручную указывает на выработку подшипников. Косвенным признаком служит неестественный износ гусеничной ленты в зоне контакта с катком. Регулярный осмотр должен быть частью ежесменного обслуживания.

Проверка на месте

Поднимите гусеницу домкратом и проверьте вращение каждого катка. Оно должно быть плавным, без заеданий и посторонних звуков. Наличие осевого или радиального люфта более 1-2 мм — повод для углублённой диагностики и планирования замены.

Критерии выбора запасных частей

При подборе новых катков первостепенное значение имеет точное соответствие оригинальным деталям по посадочным размерам и креплению. Использование некондиционных аналогов приводит к перекосу гусеницы и повышенной нагрузке на трансмиссию.

Следует обращать внимание на производителя. Катки от OEM-поставщиков или проверенных брендов-аналогов гарантируют соответствие материала и термообработки. Для специфических условий эксплуатации существуют модификации с усиленными сальниками или износостойкими покрытиями.

Процесс замены и регулировки

Замена поддерживающих катков на мини-экскаваторе требует соблюдения техники безопасности. Машину необходимо установить на ровную площадку, заглушить двигатель и зафиксировать. Часто требуется частичный демонтаж защитных кожухов и элементов рамы.

После снятия изношенного узла место посадки тщательно очищают от грязи и остатков старой смазки. Установку нового катка проводят, избегая перекоса. Критически важно затянуть крепёж с моментом, указанным в руководстве по эксплуатации, чтобы избежать самоотвинчивания от вибрации.

Проверка после замены

После монтажа необходимо вручную проверить лёгкость вращения нового катка. Затем запускают двигатель и дают машине проехать несколько метров, наблюдая за траекторией гусеницы. Она должна двигаться ровно, без ухода в сторону и характерного шума.

Особенности для разных производителей

Конструкция ходовой части и, соответственно, поддерживающих катков различается у ведущих брендов. У японских производителей, таких как Komatsu или Hitachi, часто используются катки с интегрированным кронштейном и прецизионными подшипниками.

Европейские производители, например Takeuchi, могут применять решения с легкосъёмными пальцами для упрощения обслуживания. Для китайских аналогов характерно большее разнообразие в размерах и типах креплений, что требует особой внимательности при подборе аналогов.
