Перепрессовка (проворот) пальцев и втулок: суть технологии

Подобно тому, как плотная посадка оси в колесе телеги обеспечивает его устойчивый ход, перепрессовка создаёт неразъёмное соединение в ответственных узлах техники.

Основные понятия и термины

Перепрессовка (или проворот) — это технологическая операция по созданию неподвижного соединения деталей за счёт натяга. Она применяется для фиксации пальцев во втулках или других отверстиях. Палец — это цилиндрическая деталь, передающая усилие. Втулка — это запрессованная в корпус деталь, служащая подшипником скольжения или упрочняющей вставкой.

Ключевой параметр процесса — натяг. Это положительная разность диаметров вала (пальца) и отверстия (втулки) до сборки. Именно натяг создаёт давление на сопрягаемых поверхностях после запрессовки, обеспечивая неподвижность соединения.

Классификация методов перепрессовки

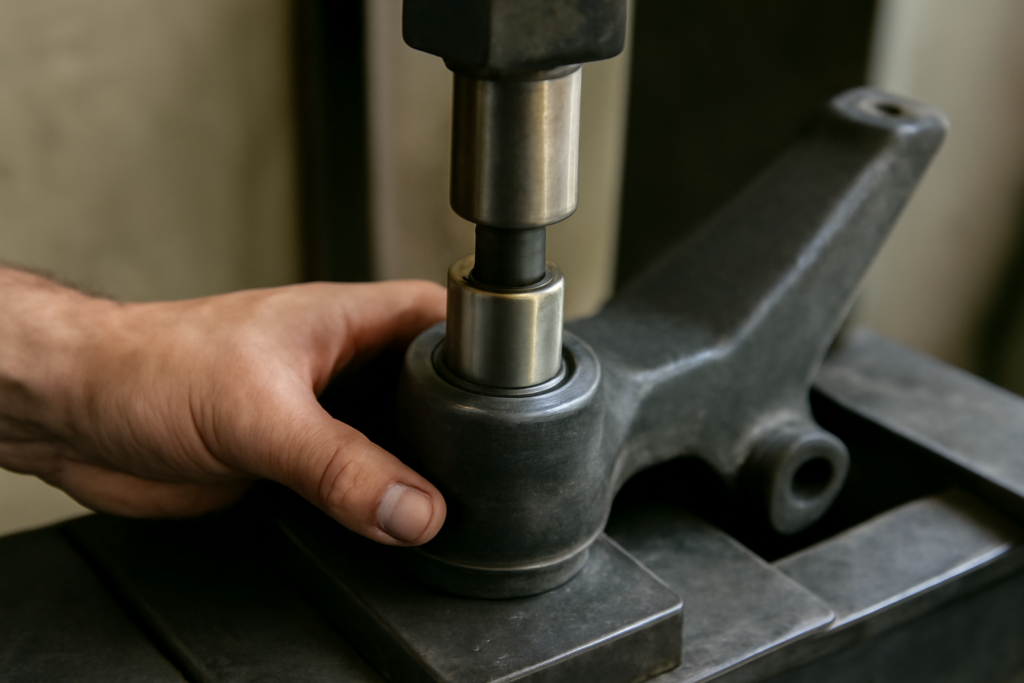

Продольная запрессовка

Это самый распространённый метод, осуществляемый с помощью прессов. Усилие пресса должно строго контролироваться. Слишком малое усилие не создаст достаточного натяга, а чрезмерное может привести к смятию деталей или задирам.

Процесс требует подготовки поверхностей: их очистки и нанесения специальной смазки. Смазка снижает пиковые нагрузки при запрессовке и обеспечивает равномерное распределение напряжений.

Термическая запрессовка

Метод основан на тепловом расширении металлов. Втулку нагревают до 150–300 °C, что приводит к увеличению её внутреннего диаметра. Палец, остающийся при комнатной температуре, свободно вставляется в разогретое отверстие.

После остывания втулка сжимается, плотно обжимая палец. Этот способ исключает риск повреждения поверхностей и позволяет получать соединения с очень высоким и равномерным натягом.

Гидропрессовая запрессовка

Технология используется для особо точных и хрупких узлов. Масло под высоким давлением подаётся в специальные каналы, немного растягивая втулку изнутри. Это позволяет ввести палец с минимальным усилием.

После сброса давления втулка возвращается к исходному размеру, формируя расчётный натяг. Метод требует сложного оборудования, но обеспечивает высочайшее качество соединения.

Контроль качества соединения

Качество перепрессовки оценивается по двум основным параметрам: усилию запрессовки и, что важнее, усилию выпрессовки. Усилие выпрессовки должно в 1.5–2 раза превышать усилие запрессовки, что свидетельствует о правильно подобранном натяге.

Например, для соединения палец — верхняя головка шатуна натяг подбирается так, чтобы палец не перемещался при осевой нагрузке в 400 кгс. Усилие выпрессовки при этом может достигать более 800 кгс.

Оборудование и оснастка

Для операции применяются гидравлические или механические прессы. Простые приспособления для единичного ремонта могут быть изготовлены самостоятельно, включая оправки и съёмники. Для серийного производства используются специализированные станки с ЧПУ (Числовым Программным Управлением).

Российские предприятия, такие как НПО «Автомотив», выпускают широкий спектр оборудования: от гидравлических прессов до контрольно-испытательных стендов для проверки усилия выпрессовки.

Типичные ошибки и их последствия

Наиболее частая ошибка — неверный расчёт натяга. Недостаточный натяг приводит к проворачиванию пальца во втулке, разбиванию посадочного места и быстрому износу. Чрезмерный натяг вызывает высокие остаточные напряжения, которые могут привести к образованию трещин в корпусной детали.

Другая ошибка — плохая подготовка поверхностей. Попадание абразивных частиц между пальцем и втулкой действует как абразив, ускоряя износ и ослабляя соединение.

Области применения технологии

Технология незаменима в двигателестроении для соединения поршневых пальцев с шатунами и поршнями. В условиях высоких температур (выпускные клапаны нагреваются свыше 800 °C) надёжная посадка втулок в головке блока цилиндров критически важна.

Широко применяется перепрессовка в ходовой части гусеничной техники: соединение пальцев и втулок в звеньях гусеничной цепи. Эти узлы испытывают огромные ударные и знакопеременные нагрузки.
