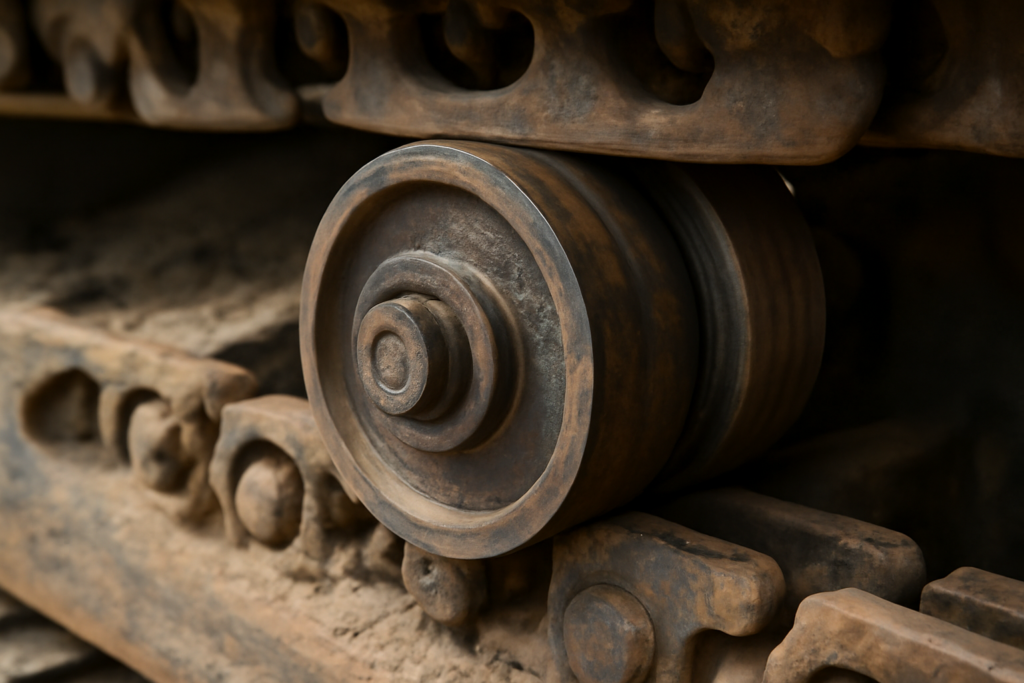

Люфт в опорном катке: допустимые значения
Как определить, является ли свободный ход в опорном катке вашей спецтехники допустимым износом или критической неисправностью? Ответ кроется в точных цифрах и методиках контроля, установленных для поддержания безопасности и работоспособности ходовой части.
Определение и нормативная база
Люфт в опорном катке — это неконтролируемое перемещение (зазор) между его осью, подшипником и самой конструкцией катка. Этот параметр напрямую влияет на устойчивость машины, распределение нагрузок и износ других узлов ходовой части. Для его регламентации используются ведомственные методические указания, такие как РД 10-112-3-97, которые устанавливают порядок обследования грузоподъемных машин.
Хотя универсальной цифры для всех типов техники не существует, принцип измерения и оценки схож. Допустимый люфт — это величина, при которой узел сохраняет работоспособность до следующего планового обслуживания без риска аварийного отказа. Превышение этого значения требует немедленного вмешательства.
Методика измерения зазора
Точное определение величины люфта возможно только инструментальными методами. Основной способ — использование индикаторных часов (индикаторов часового типа) с жестким креплением к раме машины. Измерительный наконечник устанавливается на контролируемую часть катка.
Затем каток принудительно смещают в радиальном или осевом направлении с помощью монтажной ломи или домкрата. Разница показаний индикатора между крайними положениями и будет величиной фактического люфта. Для получения объективной картины замеры производят в нескольких точках по окружности катка.
Критерии оценки для разных типов техники
Допустимые значения различаются в зависимости от типа, массы и назначения машины. Общим правилом является сравнение текущего зазора с паспортными данными производителя или установленными отраслевыми нормами износа.
| Тип техники / Узел | Ориентировочный допустимый радиальный люфт | Критическое значение для ремонта |
|---|---|---|
| Гусеничные краны, экскаваторы | До 1.5 — 2.0 мм | Более 3.0 — 4.0 мм |
| Тяжелые бульдозеры, трубоукладчики | До 2.0 — 2.5 мм | Более 4.0 — 5.0 мм |
| Краны-манипуляторы (ОПУ) | Согласно паспорту, обычно до 1.0 мм | Более 1.5 — 2.0 мм |
| Опорные катки с роликовыми подшипниками | 0.1 — 0.3 мм (для новых) | Более 0.8 — 1.0 мм |
| Опорные катки с игольчатыми подшипниками | До 0.5 мм | Более 1.5 мм |
| Башенные краны (перекос опоры) | Не более 0.5° (по методике РД) | Более 1.0° |
, что таблица дает общие ориентиры. Точные предельные значения должны быть указаны в руководстве по эксплуатации (РЭ) конкретной модели техники. Отсутствие таких данных — повод для консультации с производителем или применения отраслевых нормативов.
Последствия превышения допустимых значений
Эксплуатация техники с чрезмерным люфтом в опорных катках ведет к цепной реакции дефектов. Увеличивается ударная нагрузка на оси, буксы и саму гусеничную ленту или раму колесной машины. Это провоцирует ускоренный износ и риск разрушения этих дорогостоящих узлов.
Наиболее опасным следствием является потеря устойчивости, особенно для крановой и подъемной техники. Люфт в опорно-поворотном устройстве (ОПУ) или опорных элементах напрямую влияет на точность позиционирования и может стать причиной раскачивания груза или потери контроля над машиной. В конечном итоге это создает прямую угрозу безопасности работ.
Частые вопросы
Можно ли оценить люфт «на глаз» или постукиванием?
Нет, визуальная оценка ненадежна. Для точного диагноза необходим инструментальный замер индикатором, так как даже небольшой, но превышающий норму зазор имеет критическое значение.
Что делать, если люфт немного превышает допустимый, а работа срочная?
Эксплуатация с превышением норм запрещена правилами безопасности. Необходимо либо произвести регулировку или замену узла, либо снять машину с задания до выполнения ремонта.
Существуют ли способы регулировки люфта без замены катка?
В некоторых конструкциях предусмотрена регулировка с помощью подтяжки или замены распорных втулок и контргаек. Однако если износ подшипников или посадочных мест велик, регулировка будет временной мерой.
Как часто нужно проверять люфт в опорных катках?
Проверка должна входить в перечень ежесменного обслуживания (визуальный осмотр) и проводиться инструментально при каждом плановом техническом обслуживании (ТО-2, ТО-3), а также после работы в тяжелых условиях.
Влияет ли люфт только на ходовую часть?
Нет, повышенный люфт приводит к вибрациям, которые передаются на всю конструкцию, увеличивая нагрузку на трансмиссию, раму и даже на рабочее оборудование, сокращая общий ресурс машины.
