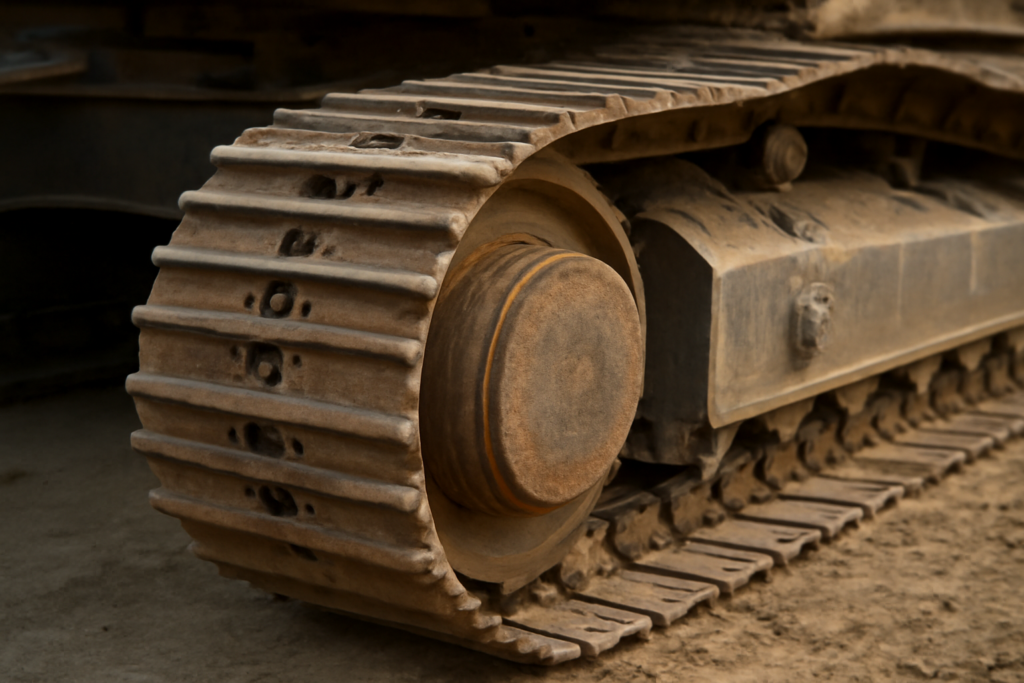

Ленивец JCB JS220: подбор
Определения · Различия · Примеры
Масса экскаватора JCB JS220 составляет 22 тонны, что определяет высокие нагрузки на ходовую часть. Направляющее колесо, или ленивец, — критически важный элемент гусеничной тележки. Его правильный подбор напрямую влияет на срок службы гусениц и общую работоспособность машины.
Конструкция и назначение ленивца
Ленивец задает направление движения гусеничной ленты и регулирует её натяжение. Конструктивно он представляет собой колесо с ребордой, установленное на бугеле (кронштейне). Для модели JS220 применяются ленивцы с длинным и коротким бугелем, в зависимости от модификации шасси. От исправности этого узла зависит предотвращение схода гусеницы и равномерное распределение нагрузки.
Ключевые различия между модификациями
Основное различие заключается в исполнении бугеля (кронштейна крепления). Для JCB JS220LC (Long Crawler – удлиненная гусеница) typically применяется ленивец с длинным бугелем. Это обеспечивает большую устойчивость и распределение веса на слабых грунтах. Стандартная модификация JS220 может использовать узел с коротким бугелем.
| Параметр | JS220 (стандарт) | JS220LC (удлиненная гусеница) |
|---|---|---|
| Тип бугеля | Короткий | Длинный |
| Каталожный номер (пример) | 215/12229 | 215/12230 |
| Назначение | Стандартные условия | Работа на слабонесущих грунтах |
Критерии корректного подбора
Главный критерий — идентификация модификации экскаватора. Необходимо сверить данные на табличке машины (VIN-номер, модель) с каталожными номерами поставщика. Второй важный фактор — состояние посадочных мест и старого узла. Износ цапфы или бугеля может потребовать покупки комплекта, а не только колеса.
| Критерий | Что проверять | Риск при игнорировании |
|---|---|---|
| Модификация техники | Маркировка JS220 или JS220LC | Некорректная установка, быстрый износ |
| Каталожный номер | Совпадение с номером снимаемой детали | Приобретение несовместимой запчасти |
| Техническое состояние бугеля | Наличие трещин, износ посадочных мест | Необходимость повторного ремонта |
Исключения и особые случаи
На машинах с большим наработкой может быть установлено неоригинальное оборудование. В этом случае подбор ведется по физическим размерам (посадочный диаметр, ширина обода) и конфигурации креплений. Некоторые поставщики предлагают универсальные ленивцы, требующие адаптации, что не рекомендуется для интенсивной эксплуатации.
Процедура замены и рекомендации
Замена ленивца требует ослабления натяжения гусеницы с помощью натяжного механизма. После установки нового узла необходимо выставить правильное натяжение гусеницы — провисание в середине верхней ветви должно составлять 20-40 мм. Рекомендуется менять ленивцы попарно на одной оси для равномерного износа.
Часто задаваемые вопросы
Как определить, что ленивец JCB JS220 требует замены?
Основные признаки — повышенный шум при движении, видимая трещина на ободе или неравномерный износ реборды. Также признаком является невозможность отрегулировать натяжение гусеницы.
В чем разница между каталожными номерами 215/12229 и 215/12230?
Номер 215/12230 typically соответствует ленивцу с длинным бугелем для модификации JS220LC. Номер 215/12229 может относиться к узлу для стандартной версии JS220. Точное соответствие всегда нужно уточнять по VIN-номеру машины.
Можно ли установить неоригинальный ленивец на JCB JS220?
Да, но это сопряжено с рисками. Неоригинальные запчасти могут иметь отличные характеристики износостойкости, что приведет к преждевременному выходу из строя и повреждению гусеницы.
Как часто нужно менять направляющие колеса?
Строгого регламента нет. Ресурс зависит от условий эксплуатации. Регулярный осмотр каждые 500 моточасов позволяет вовремя выявить износ и спланировать замену.
Что делать, если каталожный номер старого ленивца не читается?
Необходимо измерить ключевые параметры: внешний диаметр колеса, ширину обода и расстояние между отверстиями крепления бугеля. Эти данные нужно предоставить специалисту для подбора аналога.
Почему важно менять ленивцы парами?
Замена только одного колеса приводит к неравномерному натяжению и износу гусеничных цепей. Парная замена обеспечивает симметричную нагрузку и продлевает ресурс всей ходовой системы.
