Как ленивец связан с натяжителем гусеницы

Знаете ли вы, что в гусеничной технике ленивец и натяжитель работают как единый узел? Их взаимодействие определяет срок службы ходовой части.

Короткий ответ

Ленивец — это направляющее колесо гусеничной цепи, которое не передаёт крутящий момент. Натяжитель — механизм, создающий усилие для правильного положения ленивца. Связь прямая: натяжитель перемещает ленивец, регулируя провисание гусеницы.

Определение ленивца в гусеничном приводе

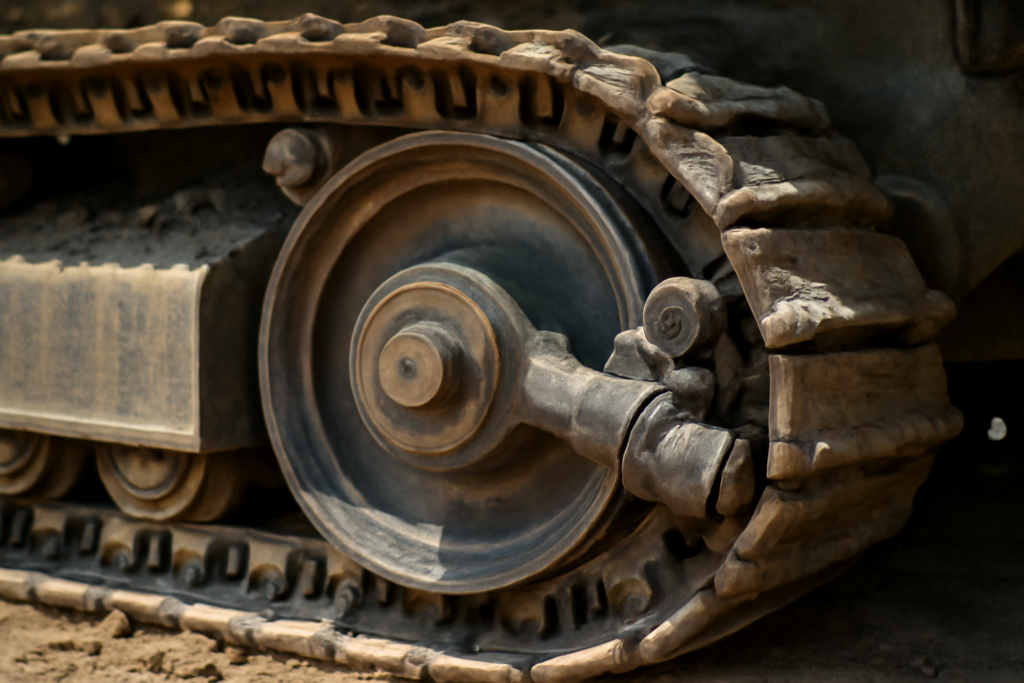

Ленивец — это неприводное колесо, которое направляет гусеничную ленту. Оно устанавливается противоположно ведущему колесу (звёздочке). Конструктивно ленивец состоит из ступицы, обода и подшипниковых узлов.

Термин возник из-за пассивной роли: колесо не получает энергию от двигателя. Например, в тракторе ДТ-75 ленивец монтируется на кривошипном подвесе с пружиной.

Функции натяжителя гусеницы

Натяжитель поддерживает оптимальное натяжение гусеничной цепи. Слишком слабое натяжение вызывает соскакивание ленты, слишком сильное — износ втулок и пальцев. Механизм компенсирует тепловое расширение и эксплуатационную вытяжку.

В гидравлических системах натяжитель использует давление масла для перемещения ленивца. В механических версиях применяются винтовые тяги или пружины, как в ряде моделей ЧТЗ.

Как натяжитель воздействует на ленивец

Натяжитель соединяется с осью или кронштейном ленивца через тягу или гидроцилиндр. При регулировке оператор создаёт усилие, которое отодвигает ленивец от звёздочки. Это увеличивает длину контура гусеницы, устраняя провисание.

В инструкциях по натяжению гусеницы экскаватора указано: контроль осуществляется по прогибу верхней ветви ленты. Ленивец при этом перемещается на расчётное расстояние, фиксируемое стопорными гайками.

Последствия неправильной регулировки

Если натяжитель не обеспечивает нужное усилие, ленивец не удерживает гусеницу. Это ведёт к ударам ленты о раму, ускоренному износу башмаков. Обратная ситуация — перетяжка — вызывает перегрузку подшипников ленивца и звёздочки.

По данным специалистов, до 70% поломок ходовой части связаны с ошибками натяжения. Регулярная проверка зазора обязательна для техники типа бульдозеров или гусеничных кранов.

Эволюция систем натяжения

Ранние модели использовали механические винты, требующие ручной корректировки. Современные гидравлические натяжители автоматически поддерживают давление. Например, в полуприцепах с подъёмными осями аналогичные механизмы управляют положением колёс.

Перспективные разработки включают электронные датчики, отслеживающие натяжение в реальном времени. Однако базовый принцип связи ленивца и натяжителя остаётся неизменным с середины XX века.
