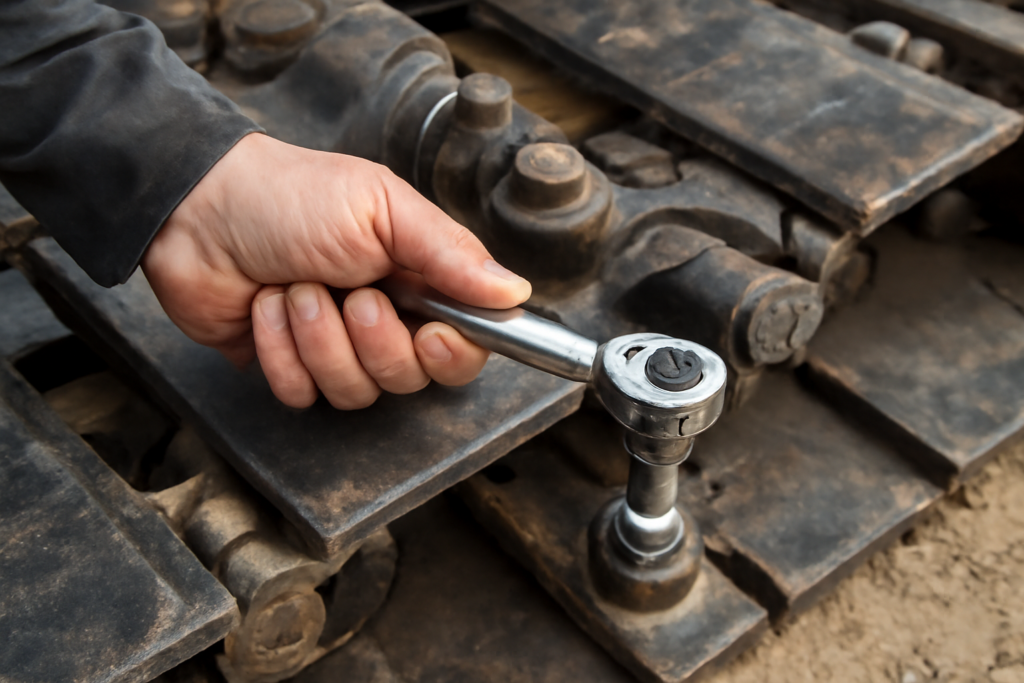

Как правильно затягивать болты башмаков гусеницы
Определения · Различия · Примеры
Правильная затяжка этих креплений так же важна для гусеницы, как шнуровка для тяжелого ботинка — от неё зависит целостность и безопасность всей системы.
Ключевые параметры затяжки
| Параметр | Описание | Типичные значения / требования |
|---|---|---|
| Момент затяжки | Крутящий момент, прикладываемый к гайке динамометрическим ключом. | Определяется моделью трактора. Например, для многих отечественных тракторов — от 350 до 500 Н·м. |
| Порядок затяжки | Последовательность, в которой затягиваются болты на одном башмаке. | Крестообразно или от центра к краям для равномерного прижатия башмака к звену. |
| Класс прочности болта | Маркировка, определяющая предел прочности и текучести материала болта. | Для болтов башмака гусеницы согласно ГОСТ 11674-75 применяются болты повышенной прочности, обычно класса 10.9 или выше. |
| Состояние резьбы | Чистота и целостность резьбы болта и гайки. | Резьба должна быть чистой, без сорванных витков и следов коррозии. Перед сборкой её часто смазывают. |
| Контроль после обкатки | Повторная протяжка болтов после первых часов работы новой гусеницы или замены крепежа. | Обязательная операция через 5-10 моточасов для компенсации естественной усадки и приработки. |
Разбор технологии затяжки
Момент затяжки — главный фактор. Недостаточный момент ведёт к самоотвинчиванию и ускоренному износу отверстий под болты. Превышение момента вызывает недопустимое растяжение стержня болта, что грозит его разрушением под нагрузкой. Точное значение указано в руководстве по эксплуатации конкретной машины.
Порядок затяжки минимизирует перекосы. Прижимная поверхность башмака должна равномерно контактировать с звеном. Затяжка по диагонали или от середины предотвращает образование зазора с одной из сторон.
Применение болтов, соответствующих ГОСТ 11674-75, критически важно. Этот стандарт устанавливает технические условия на болты башмака гусеницы для тракторов, гарантируя необходимый запас прочности. Использование непредусмотренных болтов ставит под угрозу всё соединение.
Контроль после обкатки — не формальность. В начальный период работы происходит приработка и уплотнение всех элементов соединения. Повторная протяжка с заданным моментом устраняет возникшее ослабление и обеспечивает долговременную надёжность.
Часто задаваемые вопросы
Чем опасна недотяжка болтов башмака?
Недотяжка приводит к люфту и ударным нагрузкам на болт и отверстия в звене. Это вызывает разбивание посадочных мест, ускоренный износ и, в конечном счёте, может привести к выпадению болта и разрушению гусеницы.
Можно ли затягивать болты ударным гайковёртом или обычным ключом «на глаз»?
Нет, это недопустимо. Ударный инструмент или затяжка без динамометрического ключа не обеспечивают точный и контролируемый момент. Результатом будет неравномерная затяжка, ведущая либо к ослаблению, либо к перетяжке соединений.
Нужно ли использовать новые болты при каждой переборке гусеницы?
Болты, особенно ответственные, как башмачные, являются одноразовым крепежом при капитальном ремонте. После сильной затяжки они испытывают пластическую деформацию. Повторное использование старых болтов, особенно с признаками вытяжки, снижает надёжность.
Что делать, если на болте или гайке нет маркировки класса прочности?
Применение немаркированного крепежа для башмаков гусеницы крайне рискованно. Его прочностные характеристики неизвестны. Необходимо использовать только болты и гайки с чёткой маркировкой, соответствующие требованиям завода-изготовителя техники.
