Гидравлический пресс для гусеничных цепей: обзор моделей

В двух словах

Стандартное усилие гидравлического выпрессовщика для гусеничных цепей начинается от 50 тонн. Универсальные модели вроде ВП100Г330 справляются с пальцами, втулками и шкворнями тракторов, экскаваторов и бульдозеров. Ключевые критерии выбора — развиваемое усилие, ход штока и тип конструкции (С-образная или Н-образная рама).

Сравнительная таблица моделей

Основные технические параметры популярных моделей представлены ниже. Данные актуальны для серийного оборудования, используемого в ремонтных мастерских.

Подробный разбор

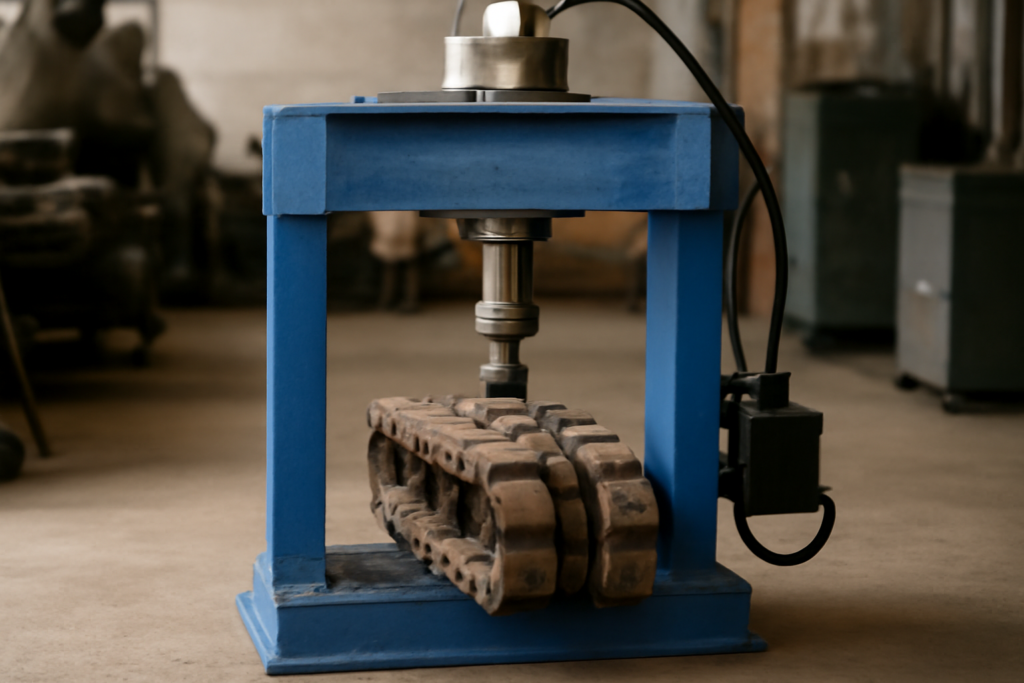

Гидравлический пресс для гусеничных цепей — специализированный инструмент для обслуживания ходовой части. Его основная задача — запрессовка и выпрессовка соединительных пальцев, втулок и шкворней без применения ударных нагрузок.

Принцип работы и конструкция

Оборудование состоит из силовой рамы, гидравлического цилиндра и насосной станции. Рама воспринимает реактивные нагрузки, обеспечивая точное направление усилия. Гидроцилиндр создает необходимое давление, которое через шток передается на пуансон.

С-образная рама обеспечивает удобный доступ к цепи сбоку. Н-образные (двухстоечные) станины применяются для более тяжелых работ, где критична устойчивость и отсутствие деформации. Выбор конструкции напрямую зависит от планируемых объемов и размеров обслуживаемых узлов.

Классификация по усилию

Модельный ряд делится по максимальному развиваемому усилию. Агрегаты на 50 тонн (ВП50П150) предназначены для легкой техники. Усилие в 63-100 тонн является наиболее востребованным для среднего класса машин.

Прессы с усилием от 100 тонн и выше, такие как ВП100Г330, используются в карьерных условиях. Они рассчитаны на пальцы большого диаметра, которые прикипают в звеньях из-за интенсивных нагрузок и загрязнений.

Ключевые технические параметры

Помимо усилия, критически важен рабочий ход штока. Для выпрессовки пальца стандартной гусеницы часто требуется ход 200-250 мм. Модели с ходом 330 мм и более универсальны и позволяют работать с более габаритными деталями, например, шкворнями поворотных устройств.

Второй значимый параметр — расстояние между штоком и задней опорой (зев пресса). Он определяет максимальные габариты устанавливаемой цепи или узла. Производители предлагают модели с регулируемым зевом для увеличения универсальности.

Обзор конкретных моделей и производителей

Отечественные производители, такие как «ИРМАШ» и «CTP», предлагают надежные решения для типовых задач. Их оборудование адаптировано к суровым условиям эксплуатации и ремонтируется силами большинства мастерских.

Модель ВП100Г330 от «ИРМАШ» — пример универсального станка с большим ходом. С-образный пресс «CTP» выделяется мобильностью, его можно использовать непосредственно в поле. Европейские аналоги, как REHOBOT TPP63, часто имеют более высокую степень заводской готовности и эргономики.

Критерии выбора для мастерской

Выбор модели начинается с анализа парка обслуживаемой техники. Необходимо определить максимальный диаметр пальцев и требуемое для их сдвига усилие. Для разовых работ с легкой техникой достаточно компактного пресса на 50 тонн.

Сервисные центры, работающие с разнородной техникой, выбирают универсальные модели на 100 тонн. Важно наличие сменных адаптеров (пуансонов и матриц) под разные диаметры. Отдельным пунктом идет источник гидравлики: ручной, ножной или электрический насос.

Таблица: Применение в зависимости от типа техники

Следующая таблица иллюстрирует соответствие усилия пресса классу гусеничной машины.

Эксплуатация и безопасность

Работа требует строгого соблюдения инструкции. Деталь должна быть надежно зафиксирована в зеве пресса. Запрещено использовать оборудование для правки рам или других работ, не указанных в паспорте. Регулярная проверка состояния гидравлических шлангов и соединений — обязательная процедура.

Износ пуансонов и направляющих увеличивает риск перекоса и заклинивания пальца. Использование изношенных оснасток недопустимо. Техническое обслуживание включает контроль уровня масла в насосе и замену уплотнений гидроцилиндра.
