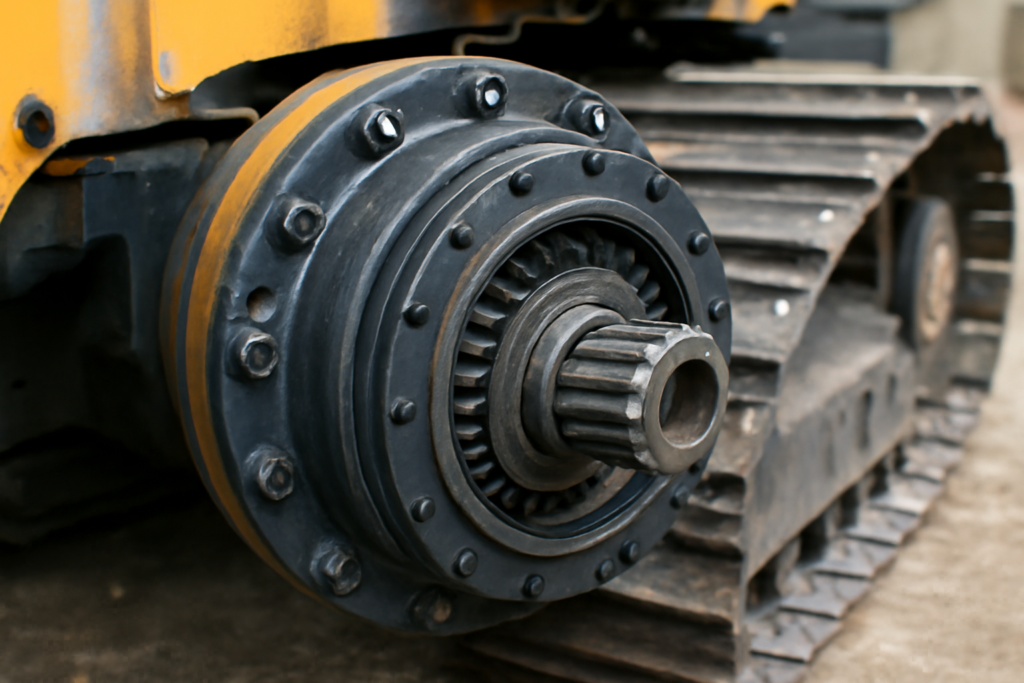

Бортовой редуктор для гусеничного погрузчика
Более 90% гусеничных погрузчиков используют планетарные бортовые редукторы для передачи крутящего момента. Этот агрегат является ключевым элементом трансмиссии, напрямую влияющим на тяговые характеристики и надежность машины.
Коротко о бортовом редукторе
Бортовой редуктор — это шестеренчатая понижающая передача, устанавливаемая в непосредственной близости от ведущих колес. Его основная задача — увеличение крутящего момента, поступающего от двигателя и коробки передач, для обеспечения движения гусениц. Конструкция агрегата рассчитана на постоянные высокие нагрузки.
| Параметр | Описание | Значение для погрузчика |
|---|---|---|
| Передаточное число | Отношение числа зубьев ведомой шестерни к ведущей | Определяет тяговое усилие и скорость движения |
| Крутящий момент на выходе | Максимальный момент, передаваемый на ведущее колесо | Прямо влияет на проходимость и способность к копанию |
| Тип смазки | Жидкое масло для охлаждения и снижения трения | Обеспечивает долговечность зубчатых зацеплений |
| Способ крепления | Фланец или болтовое соединение с рамой | Гарантирует соосность и отсутствие вибраций |
Конструкция и принцип работы
Стандартный бортовой редуктор гусеничной машины состоит из корпуса, солнечной шестерни, сателлитов, водила и коронной шестерни. Вращение от двигателя через карданный вал передается на солнечную шестерню. Далее момент распределяется на сателлиты, которые обкатываются внутри коронной шестерни.
Вращение сателлитов приводит в движение водило, жестко связанное с ведущим колесом гусеницы. Планетарная схема позволяет добиться высокого передаточного числа при компактных размерах узла. Герметичный корпус защищает механизм от попадания абразивных частиц и воды.
Критерии выбора редуктора
Подбор агрегата осуществляется по техническим параметрам базовой машины и условиям эксплуатации. Несоответствие характеристик приводит к преждевременному износу или поломке трансмиссии.
| Критерий | Что учитывать | Пример для погрузчика 3,5 т |
|---|---|---|
| Передаточное число | Соответствие паспортным данным производителя техники | i = 45-55 для стандартных моделей |
| Посадочные размеры | Совпадение фланцев и крепежных отверстий | Фланец 180 мм, 8 отверстий под болты М12 |
| Рабочее давление масла | Наличие контура смазки под давлением в современных моделях | До 4 бар в системах с принудительной смазкой |
| Производитель | Рекомендации OEM или проверенные поставщики (XCMG, Hyundai) | Оригинальные запчасти или сертифицированные аналоги |
Обслуживание и диагностика
Регламент технического обслуживания включает регулярную замену масла и визуальный осмотр на предмет течей. Первую замену проводят после 250 моточасов, последующие — каждые 1000 часов. Используют трансмиссионные масла класса GL-5 с вязкостью 80W-90.
Диагностику начинают с контроля уровня шума и вибрации. Повышенный гул указывает на износ подшипников или зубьев. Нагрев корпуса выше 90°C сигнализирует о недостатке смазки или неправильном зацеплении шестерен.
Типичные неисправности и ремонт
Наиболее частая проблема — износ сальников и утечка масла. Это приводит к попаданию грязи в механизм и ускоренному абразивному износу. Замена сальников выполняется без снятия редуктора с машины при наличии ремонтного комплекта.
Поломка зубьев шестерен происходит при перегрузках или несвоевременном обслуживании. Такой дефект требует полной разборки агрегата и замены поврежденных компонентов. Ремонт целесообразен при износе не более 30% элементов.
Частые вопросы
Как часто менять масло в бортовом редукторе?
Первая замена — через 250 моточасов, далее каждые 1000 часов. При работе в тяжелых условиях интервал сокращают до 500 часов.
Можно ли установить редуктор от другой модели погрузчика?
Только при полном совпадении передаточного числа, посадочных размеров и крутящего момента. Несоответствие параметров выведет из строя трансмиссию.
Что означает повышенный шум при работе?
Шум указывает на износ подшипников качения или зубчатых зацеплений. Требуется немедленная диагностика для предотвращения поломки.
Чем опасна утечка масла из редуктора?
Утечка приводит к недостаточной смазке, перегреву и заклиниванию механизма. Необходимо оперативно заменить сальники и восстановить уровень масла.
