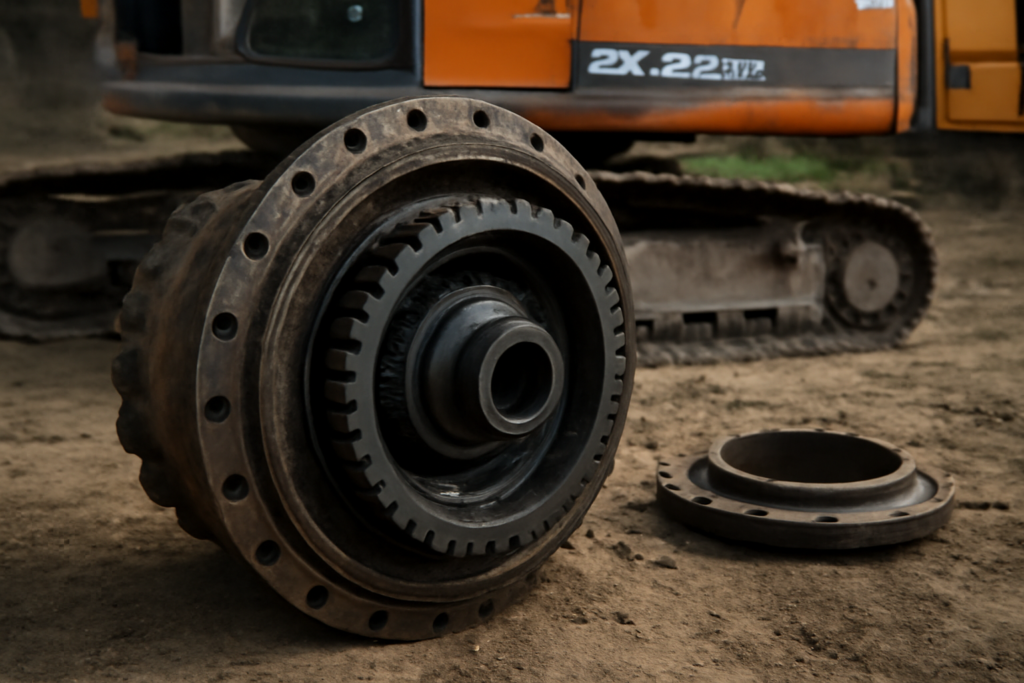

Бортовой редуктор Doosan DX225: обзор

Что первым приходит на ум при поломке ходовой части экскаватора? Для модели Doosan DX225 ответ часто кроется в бортовом редукторе — ключевом узле, преобразующем мощность двигателя в движение гусениц. Его надёжность напрямую влияет на производительность и стоимость владения техникой.

Устройство и принцип работы

Бортовой редуктор Doosan DX225 представляет собой планетарный механизм, установленный непосредственно в ступице ведущей звёздочки каждой гусеницы. Его основная задача — окончательное снижение частоты вращения и увеличение крутящего момента, поступающего от гидромотора хода. Конструкция включает солнечную шестерню, планетарные сателлиты, водило и коронную шестерню, заключённые в прочный корпус.

Такая компоновка обеспечивает компактность и высокое передаточное число. Масло для смазки и охлаждения зубчатых пар и подшипников заливается непосредственно в полость редуктора, которая герметично отделена от цепного механизма гусеницы. От состояния этого масла и его уровня зависит ресурс всего узла.

Ключевые каталожные номера и аналоги

При поиске запчастей важно точно идентифицировать деталь. Для бортового редуктора хода Doosan DX225 используются несколько основных каталожных номеров. Оригинальный номер производителя Doosan — K9007404. В системах кросс-номеров и на рынке запчастей также широко распространён номер 170402-00028.

, что номер 17040100039, часто встречающийся в каталогах, также относится к бортовому редуктору для моделей DX225 и DX235. Перед заказом необходимо уточнять взаимозаменяемость у поставщика, так как могут существовать различные модификации и ревизии узла.

Отличия от редуктора поворота

Новички часто путают бортовой редуктор хода с редуктором поворота, однако это принципиально разные агрегаты. Редуктор поворота установлен в верхней части машины и служит для вращения платформы экскаватора относительно шасси. Он работает в паре с гидромотором поворота и испытывает иные нагрузки, преимущественно на скручивание и ударные импульсы при торможении платформы.

Бортовой редуктор хода работает постоянно под высокой радиальной и осевой нагрузкой от веса машины и сопротивления грунта. Цены и конструкция также различаются. Например, стоимость нового редуктора поворота для DX225 может начинаться от 90 000 рублей, в то время как бортовой редуктор хода стоит значительно дороже — его цена на рынке достигает 385 000 – 400 000 рублей за единицу.

Типичные неисправности и диагностика

Наиболее распространённая проблема — течь сальников и уплотнений, ведущая к потере масла. Это вызывает повышенный износ зубьев шестерён и подшипников из-за недостаточной смазки. Внешним признаком служат масляные потёки на внутренней стороне рамы или ступице ведущего колеса.

Износ подшипников проявляется повышенным шумом — гулом или воем — при движении, особенно под нагрузкой. Критический износ планетарной пары или подшипников может привести к заклиниванию редуктора и обрыву гусеничной цепи. Регулярная проверка уровня и чистоты масла — базовый метод профилактики.

Ремонт или замена: критерии выбора

Решение о восстановлении или покупке нового агрегата зависит от степени повреждения и экономической целесообразности. Капитальный ремонт, включающий замену шестерён, сальников, подшипников и шлифовку валов, может быть выгоден при отсутствии повреждений корпуса. Стоимость такого ремонта составляет примерно 40-60% от цены нового узла.

Замена целиком оправдана при наличии трещин в корпусе, критическом износе посадочных мест под подшипники или когда машине требуется максимальная гарантия надёжности для ответственного проекта. Использование агрегатов с разборки — промежуточный вариант, но он сопряжён с риском приобретения узла с невыявленным остаточным ресурсом.

Процедура замены и ключевые моменты

Замена бортового редуктора на Doosan DX225 — трудоёмкая операция, требующая демонтажа гусеничной ленты, ведущей звёздочки и отсоединения вала привода от гидромотора. После установки нового или отремонтированного узла критически важно соблюсти момент затяжки всех крепёжных элементов, указанный в сервисной документации.

Не менее важен правильный подбор и заливка масла рекомендуемого производителем типа и вязкости. После сборки необходимо провести обкатку на небольшой нагрузке, чтобы проверить отсутствие течей и посторонних шумов. Пренебрежение этими этапами может свести на нет все усилия по ремонту.
