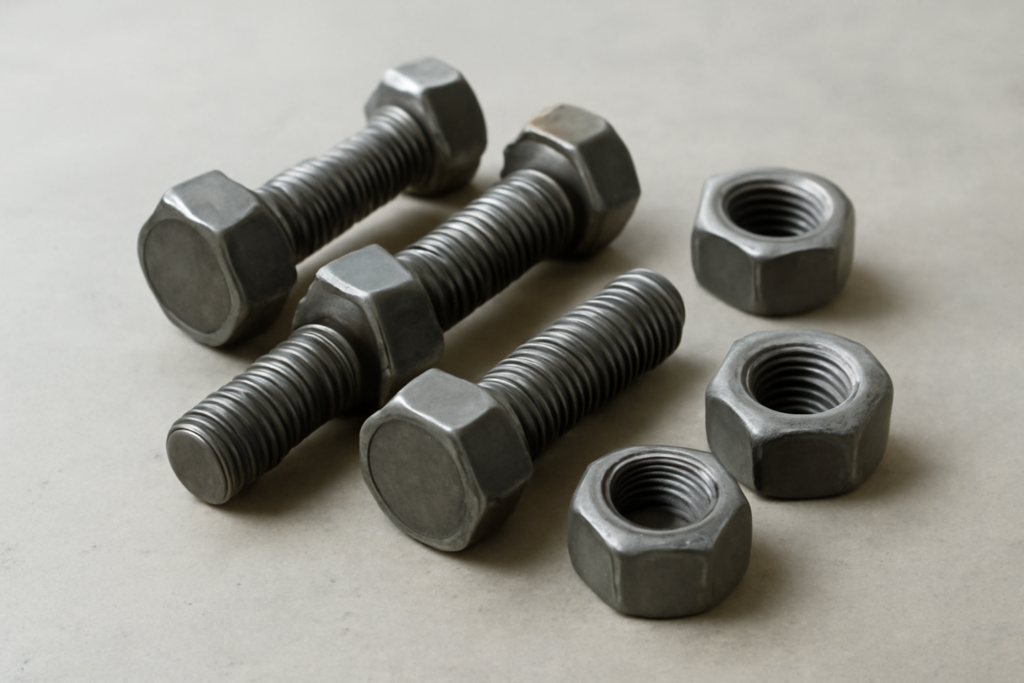

Болты и гайки для крепления башмаков: стандарты и марки стали

Надёжное крепление башмака гусеницы к звеньям напоминает сборку критического узла в машиностроении — каждый элемент должен соответствовать жёстким стандартам.

Общие требования к крепёжным элементам

Болты и гайки для башмаков работают в условиях ударных нагрузок, абразивного износа и вибрации. Основной документ, регламентирующий их производство в России — ОСТ 26-2043-91. Этот стандарт устанавливает технические условия на высокопрочный крепёж для нефтегазового и тяжёлого машиностроения.

Ключевым параметром является класс прочности. Для болтов это 8.8, 10.9 и 12.9, что соответствует пределу прочности на растяжение 800, 1000 и 1200 МПа соответственно. Гайки подбираются с классом прочности на единицу выше, чем у болта, для предотвращения срыва резьбы.

Марки сталей для стандартных условий

Для изготовления болтов и гаек, работающих в умеренном климате, применяются углеродистые и легированные стали. Стали 40 и 45 обеспечивают необходимую прочность для классов 8.8 и 10.9. Их термообработка (закалка и отпуск) позволяет достичь требуемых механических свойств.

Легированные стали, такие как 40Х, 35ХГСА, используются для крепежа класса прочности 12.9. Добавление хрома, марганца и кремния повышает прокаливаемость и ударную вязкость, что критично для динамических нагрузок.

Различия в стандартах и материалах

Помимо отечественных стандартов, широко применяются международные: DIN (Германия), ASTM/ASME (США), JIS (Япония). Их классификация основана на аналогичных принципах, но маркировка и допуски могут отличаться.

Например, класс прочности 10.9 по ISO соответствует Grade 8 по SAE J429. Сталь для болтов класса 10.9 по ASTM A490 часто соответствует отечественной 40ХН2МА. Подбор аналогов требует учёта не только механических свойств, но и химсостава.

Коррозионно-стойкие марки стали

Для работы в агрессивных средах (морская вода, химические реагенты) применяются аустенитные нержавеющие стали. Марка 08Х18Н10Т (аналог AISI 321) обеспечивает стойкость к межкристаллитной коррозии и окислению.

Использование таких сталей оправдано на технике, эксплуатируемой в приморских регионах или на производствах с химически активными веществами. Их класс прочности, как правило, ниже (например, А2-70 по ISO 3506).

Исключения и специальные случаи

Для особо ответственных узлов или экстремальных климатических зон (Крайний Север) стандартные марки стали могут не подойти. Требуется применение сталей с низким содержанием углерода и специальной термообработкой для сохранения ударной вязкости при отрицательных температурах.

Примером служит сталь 09Г2С, которая сохраняет пластичность до -70°C. Её используют для фундаментных болтов в северном исполнении, что актуально и для крепления башмаков арктической техники.

Влияние отменённых стандартов

Стандарт ГОСТ Р 52643-2006, отменённый в пользу актуализированных версий, ранее регламентировал высокопрочный крепёж для металлоконструкций. Его приложения содержали ценные данные по механическим свойствам материалов, которые до сих пор используются как справочные.

При выборе крепежа важно ориентироваться на действующие редакции стандартов, но исторические данные помогают понять эволюцию требований. Современные ОСТ и ГОСТ учитывают новые марки сталей и технологии производства.
