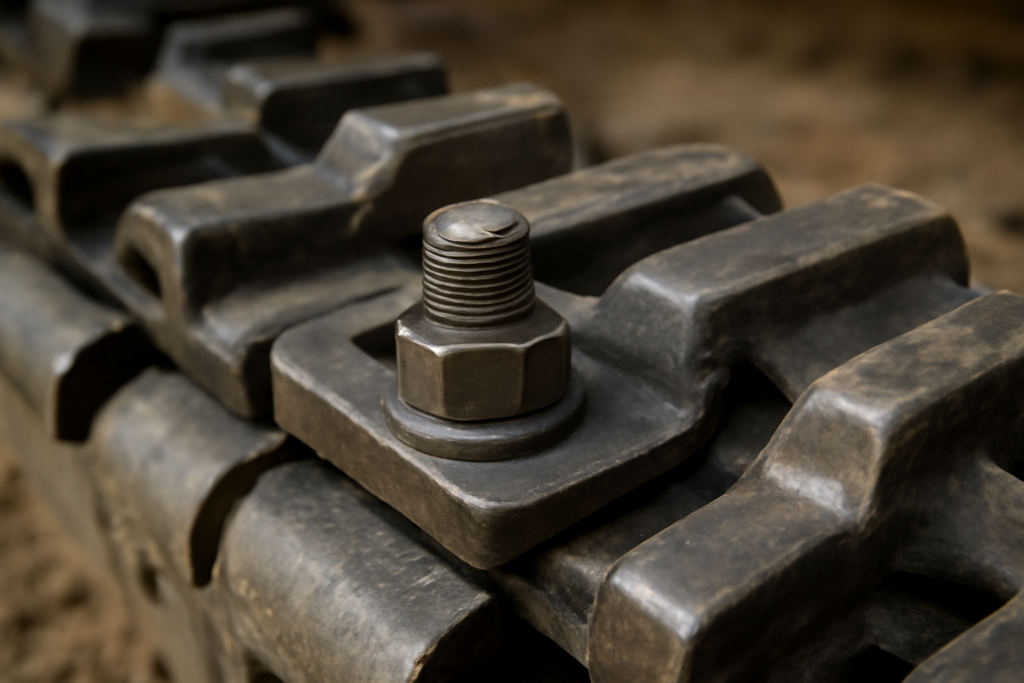

Болтовое крепление башмака: стандарты, размеры болтов

В двух словах

Крепление башмака гусеницы болтами похоже на сборку сложного конструктора, где каждый винтик должен точно подойти к своему гнезду. От правильного выбора и монтажа этих элементов зависит безопасность и ресурс всей ходовой части. Основным документом, регламентирующим их производство и применение, является ГОСТ 11674-75.

Этот стандарт устанавливает технические условия для болтов, используемых на гусеничных тракторах и аналогичной технике. Он определяет геометрию, класс прочности, материалы и методы контроля. Знание его требований позволяет избежать частых поломок и простоев.

Подробный разбор

ГОСТ 11674-75: ключевые положения

ГОСТ 11674-75 «Тракторы гусеничные. Болты башмака гусеницы. Технические условия» введен в действие 01.01.1976 и продолжает действовать. Стандарт распространяется на болты для крепления башмаков к звеньям гусеничных цепей сельскохозяйственных и промышленных тракторов. Он классифицирует крепеж по номинальному диаметру резьбы и длине.

Документ жестко регламентирует механические свойства изделий. Болты должны изготавливаться из высокопрочных сталей и соответствовать классу прочности 10.9 и выше. Это обеспечивает необходимую стойкость к ударным и переменным нагрузкам, характерным для работы гусениц.

Основные размеры и типы болтов

Стандарт предусматривает несколько типоразмеров болтов, отличающихся диаметром резьбы и длиной стержня. Наиболее распространены диаметры резьбы (d) 16, 20 и 24 мм. Длина болта подбирается в зависимости от толщины пакета соединяемых деталей — башмака и звена гусеницы.

Конструктивно это шестигранные болты с увеличенной опорной головкой. Увеличенная площадь контакта головки снижает удельное давление на башмак, предотвращая его смятие и преждевременный износ. Резьба, как правило, метрическая с крупным шагом.

Различия в применении на разных типах техники

Болты для легких сельскохозяйственных тракторов часто имеют диаметр 16 или 20 мм. Они рассчитаны на умеренные нагрузки. Для тяжелой промышленной техники, такой как бульдозеры или экскаваторы, стандартно применяются болты диаметром 24 мм и более, обладающие повышенной несущей способностью.

Отличия могут касаться и материала. Для работы в агрессивных средах (например, в соленой воде на болотистой местности) болты могут иметь антикоррозионное покрытие — цинковое или кадмиевое. Это продлевает срок их службы в разы.

Исключения и особые случаи

Некоторые производители современной импортной техники могут использовать болты, не соответствующие ГОСТ 11674-75, но отвечающие своим корпоративным стандартам (например, Caterpillar, Komatsu). В этом случае необходимо руководствоваться технической документацией именно на конкретную модель машины.

Еще одно исключение — ремонт старых моделей тракторов, для которых оригинальные болты уже не производятся. Здесь допустимо изготовление крепежа по чертежам, но с обязательным соблюдением класса прочности и из подходящей марки стали.

Практические рекомендации по подбору и замене

При замене болтов всегда сверяйте диаметр резьбы, шаг и длину со старыми образцами. Используйте только динамометрический ключ для затяжки, соблюдая момент, указанный в инструкции по эксплуатации техники. Превышение момента приводит к срыву резьбы или деформации башмака.

Обязательно проверяйте состояние резьбовых отверстий в звеньях гусеницы. Изношенную или поврежденную резьбу необходимо восстановить перед установкой новых болтов. Применяйте новые гайки или шплинты, идущие в комплекте с болтами.

Контроль качества и常見ные дефекты

Визуальный контроль болта перед установкой обязателен. Трещины, следы коррозии в зоне перехода под головку, сколы на гранях — признаки брака. Отбраковке подлежат болты с сорванной или поврежденной резьбой, даже если повреждения кажутся незначительными.

Наиболее частый дефект в работе — срез тела болта. Это происходит из-за превышения нагрузок, износа посадочных мест или использования крепежа неподходящего класса прочности. Регулярный осмотр ходовой части помогает выявить проблему на ранней стадии.
